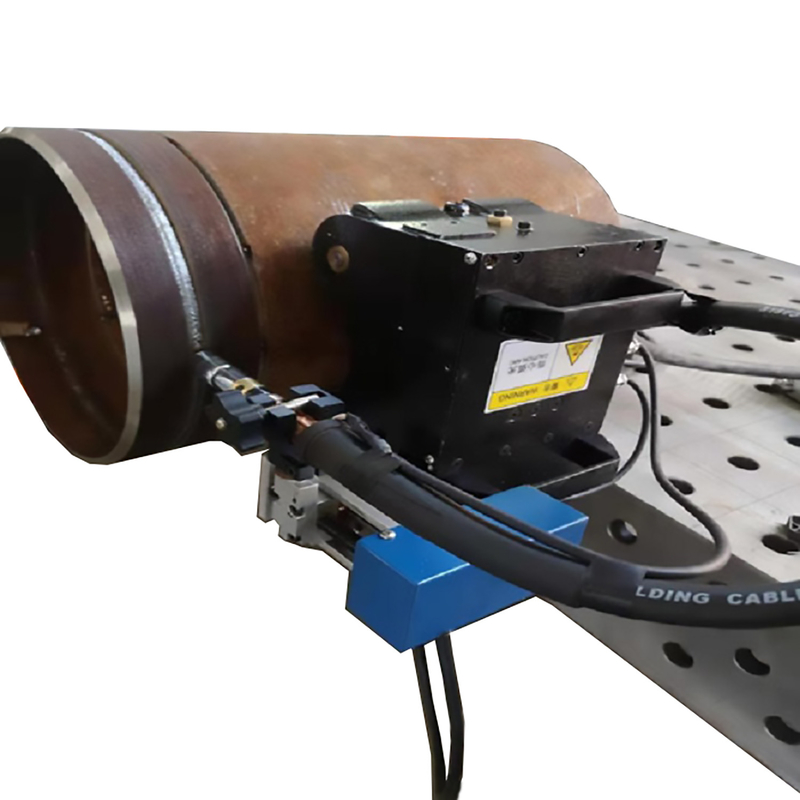

Automatyczna orbitalna spawarka do budowy rurociągów

Maszyna do automatycznego spawania rurociągów w pełnej pozycji jest najnowocześniejszym rozwiązaniem zaprojektowanym do wysokiej wydajności, precyzyjnego spawania rurociągów dalekobieżnych do przesyłu ropy naftowej, gazu i płynu.Zbudowane do pracy we wszystkich pozycjach spawania (1G do 6G), urządzenie to zapewnia bezproblemową jakość złącza w horyzontalnej, pionowej, nadgórskiej i nachylonej orientacji..W celu zapewnienia zgodności z wymogami dotyczącymi poziomego, pionowego, powietrznego i nachylonego orientacjiprojekty gazociągów międzykrajowych obejmujące różne tereny.

Parametry techniczne:

Pozycje		Parametry	Uwaga:
Traktor	Zasilanie	220 V prądu przemiennego
	Wielkość	240×330×310	W×L×H
	Waga	16 kg	W tym swinger
	Tryb ruchu	Z napędem na cztery koła	Koło magnetyczne
	Prędkość chodzenia	0∼700 mm/min
	Silnik swingowy	DC24V 18 obrotów na minutę
	regulowany zasięg pistoletu spawalniczego	W górę i w dół.
		Przed i po	85 mm
		Zakres regulacji kąta pracy	360°
		Wykonanie zakresu regulacji kąta	0°
Kontrola	Funkcja operacyjna	Tryb przesuwania
		Prędkość obrotowa	0-10 RPMWyświetlanie w skali)
		Zakres przesuwania	0-±10°Wyświetlanie w skali)
		Zmiana czasu pobytu po lewej i prawej stronie	0-2S(Wyświetlanie w skali)
		Środkowy zakres ruchu	0-± 8°
		Włókno do podkładania
		Początki/stopy spacerowe
		System regulacji prądu/napięcia spawania
		Wybór kierunku chodzenia
		Regulacja prędkości chodzenia	0∼1000 mm/min ((Wyświetlanie w skali)
		Opcje spawania/nie spawania

Kluczowe cechy:

1. Zdolność do spawania we wszystkich kierunkach
   Wyposażona w programowalny obrotowy ramię i adaptywny system śledzenia, maszyna utrzymuje stabilne właściwości łuku i stałą formację koralików niezależnie od orientacji rury.System napędowy z dwoma silnikami umożliwia precyzyjne sterowanie przy 0.1° rozdzielczość dla skomplikowanych ścieżek spawania.

2. Kompatybilność wieloprocesowa
   Wspiera procesy pulsowego spawania MIG/MAG, TIG i fluxowego spawania, obejmujące stali klasy API 5L X60-X100 o średnicy od 8" do 56".Modułowa konstrukcja umożliwia szybkie przełączanie procesów do korzenia, gorąca, pełna, i kapsuła przechodzi.

3. Odporność środowiskowa
   Obudowa IP65 chroni przed pyłem, wilgocią (przetwarzanie w temperaturze od 30 do 50°C) i interferencjami elektromagnetycznymi, co czyni ją idealną do zastosowań w środowiskach arktycznych i pustynnych.

4. Inteligentny system sterowania
   Zintegrowany z realnym czasem regulacji parametrów spawania ( napięcie: 15-40V, prąd: 50-500A) i algorytmów wykrywania wad.Ekran dotykowy HMI zapewnia wizualne wskazówki dla sekwencji spawania orbitalnego i przechowuje 200+ ustawionych wcześniej programów.

Zastosowanie:

• Przewody główne ropy naftowej/gazu transgranicznego

• Połączenia rurociągów podwodnych

• Spawanie obwodnicze w terenie górskim

• Wydatki na utrzymanie rurociągów
