Rurociąg jest ważnym sprzętem budowlanym w budowie rurociągów ropy naftowej i gazu ziemnego, który jest wykorzystywany głównie do dystrybucji,operacje dopasowywania i wybierania rury o dużej średnicy.
Główny składnik
Seria dźwigów rur HGY z silnikiem Cummins i podwoziem z chwytem, sztywną konstrukcją, wydłużającym i poszerzającym się chwytem, hydrauliczną mechaniczną skrzynią biegów.
Urządzenie robocze wykorzystuje pełny napęd hydrauliczny, który realizuje głównie 3 czynności: podnoszenie i lądowanie haków; Huśtanie wyciągu; Podnoszenie i lądowanie przeciwwag.
Dwa oddzielne dźwignie hydrauliczne napędzają wyciąg i haczyk.Kran jest wyposażony w inteligentny monitor żurawia, automatyczne urządzenie ograniczające haczyk i automatyczne urządzenie ograniczające wyciąg, które mogą monitorować i kontrolować stan pracy żurawia w czasie rzeczywistym.Żuraw rurowy DGY ma dobrą wydajność mikro i szybką funkcję upadku haków.
Parametry produktu
| Model |
HGY20 |
HGY40 |
HGY70 |
HGY90 |
| Maksymalna zdolność podnoszenia |
25 t |
45.7t |
70 t |
90 t |
| Nominalna zdolność podnoszenia |
21.25t |
38.25t |
59.5t |
76.5t |
| Masa robocza (ok.) |
22t |
35t |
49 t |
55t |
| Wymiar zarysu statku żeglugowego dla wyposażenia głównego ((L*W*H) |
4150 × 3050 × 3250 (mm) |
4855 × 3384 × 3270 (mm) |
5630 × 3400 × 3540 (mm) |
5630 × 3436 × 3540 (mm) |
| Masa wysyłki dla głównych urządzeń |
21.5t |
26t |
37.5t |
38.9t |
| Średnie ciśnienie na ziemi |
760,4 KPa |
85.2KPa |
870,3 KPa |
860,6 KPa |
| Min. wolność od gruntu |
480 mm |
490 mm |
550 mm |
550 mm |
| Maksymalny rozkład |
25° |
25° |
25° |
25° |
| Stosowane środowisko |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
| Silnik |
Model |
SHANGCHAI SV11CB |
CUMMINS NT855-C280 |
CUMMINS NT855-C280 |
CUMMINS NT855-C280 |
| Moc nominalna |
120 kW |
169 kW |
239 kW |
257KW1850 obr./min. |
| Nominalna prędkość obrotowa |
1850 obr./min |
2000 obr./min |
2000 obr./min |
2000 obr./min |
| System chodzenia |
Tryb działania |
Joystick |
Joystick |
Joystick |
Joystick |
| Teoretyczna prędkość |
Do przodu (zmiana 2) |
30,29/5,28 km/h |
30,6/6,6 km/h |
30,6/6,6 km/h |
30,6/6,6 km/h |
| Do tyłu (zmiana 2) |
40,28/7,59 km/h |
40,3/7,7 km/h |
40,4/7,8 km/h |
40,4/7,8 km/h |
| Długość toru na ziemi |
2635 mm |
3050 mm |
3620 mm |
3620 mm |
| Szerokość toru |
560 mm |
660 mm |
760 mm |
760 mm |
| Liczba walców torów |
7x2 |
7x2 |
9x2 |
9x2 |
| System dźwigów |
Formularz zakresu |
Formularz wyciągania liny drutowej |
Formularz wyciągania liny drutowej |
Formularz wyciągania liny drutowej |
Formularz wyciągania liny drutowej |
| Tryb działania |
Ręcznik sterowania hydraulicznego |
Ręcznik sterowania hydraulicznego |
Ręcznik sterowania hydraulicznego |
Ręcznik sterowania hydraulicznego |
| wiązanie dźwigów |
Długość łącza dźwigu |
6000 mm |
7500/8500 mm |
7600/8600 mm |
8600/9600 mm |
| Maksymalna wysokość podnoszenia |
4909 mm |
6100/7050 mm |
6100/7050 mm |
7050/9600 mm |
| Kąt ruchu wiązania dźwigu |
0~85° |
0~86° |
0~86° |
0~86° |
| Prędkość haczyka ((sześć do ośmiu razy) |
0 ~ 12,0 m/min |
0~6,2 m/min |
0~7,0 m/min |
0~7,0 m/min |
| Czas podnoszenia ((cztery do pięciu razy) |
25 lat |
20 lat |
32s |
Czterdziestoletnie |
Zalety produktu
1, Wydajność przewodów jest wysoka
Instalacja jest specjalnie zaprojektowana, by radzić sobie z trudnościami związanymi z przewodem.
2, silna zdolność do pracy na zboczu
Niski środek ciężkości, doskonała równowaga maszyny i różnicowe sterowanie przyczyniają się do lepszej prowadzenia i zdolności wspinaczkowej na wąskich obszarach pracy.
3Łatwe w obsłudze
Wyposażony w energooszczędne, ergonomiczne urządzenie sterujące, jedna ręka może obsługiwać wszystkie urządzenia sterujące i funkcje żurawia rurowego.Wspólna funkcja kabiny między różnymi rodzajami dźwigów ułatwia użytkowanie.
Cechy produktu
A. Doskonała wydajność
1, Zintegrowany układ napędowy z kierownictwem różniczkowym i zaktualizowany układ hydrauliczny działają w parze, zapewniając moc i lepszą obsługę maszyny wymaganą dla każdego zastosowania żurawia.
2Urządzenia elektrohydrauliczne zwiększają wydajność maszyny, zapewniając lepszą reakcję i precyzyjne sterowanie silnikami o zmiennej prędkości z mocno obciążonymi dźwigami.
3Doskonały kształt przeciwwagi poprawia zdolność podnoszenia.
4, różnicowe kierowanie utrzymuje maksymalną moc na obu torach, umożliwiając najwyższą wydajność kierowania nawet przy obciążeniu wyciągu, jednocześnie poprawiając prowadzenie w wąskich pozycjach roboczych.
5Ulepszone centrum ciężkości, wydłużone koło wspierające tor i przemieszczone tylne koło kierownicze zapewniają torom większą powierzchnię podłoża, zwiększając tym samym zdolność maszyny do pracy na wzgórzach.
B. Zaprojektowane dla operatorów
1, wyposażony w uchwyt sterowania maszyną, jedną ręką można obsługiwać wszystkie urządzenia sterowania maszyną i funkcje żurawia.
2, uchwyt sterujący przyjmuje ergonomię, która pozwala zaoszczędzić wysiłek w obsłudze i rozsądną pozycję.
3, Podwójne urządzenie sterujące pedałem hamulca poprawia sterujące i sterujące działanie maszyny.
4System kierownictwa z różnicą biegów planetarnych umożliwia lepszą obsługę w ciasnych obszarach pracy i zwiększa wydajność w górę.
C. Wbudowana funkcja bezpieczeństwa
1, wskaźnik momentu obrotowego obciążenia (LMI) jest standardowy.
2, wygodne drabiny, kierownice i poręcze ułatwiają bezpieczny dostęp do kabiny.
3, duże okno dachowe z wyciągalnym parasolkiem, dodatkowe lusterka i nachylone drzwi pomagają w lepszym widoku rowu, rzutu i bloku cylindrowego.
4Standardowy system wykrywania położenia operatora umożliwia obrót maszyny, gdy operator nie jest siedzący, ale blokuje układ napędowy, aby uniknąć przypadkowego ruchu.
5Standardowa jest kamera tylna, a dwie dodatkowe kamery są opcjonalne, aby jeszcze bardziej poprawić widok wokół maszyny.

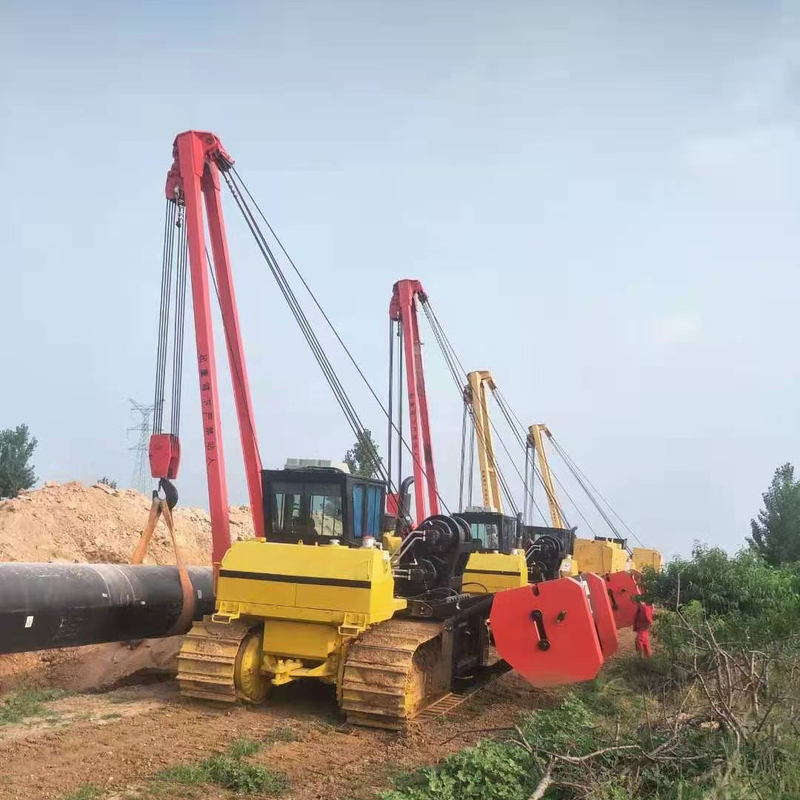

Zdjęcia produktów
