Zaciskarka do łączenia rur w budownictwie rurociągów
, Pneumatyczna zaciskarka wewnętrzna do łączenia rur
, Zaciskarka do łączenia rur w budownictwie rurociągów

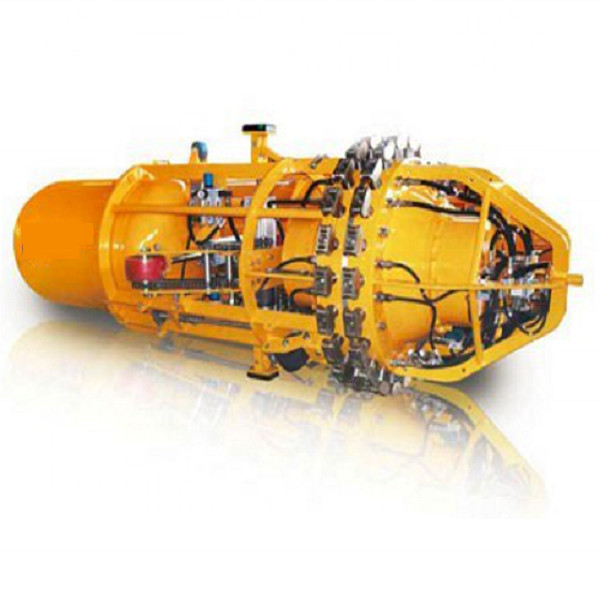

Pneumatyczna zaciskarka wewnętrzna do łączenia rur w budownictwie rurociągów
The pneumatic internal mouthpiece produced by our company is developed by absorbing advanced technology and experience of domestic and foreign products and combining with the construction characteristics of Chinese pipeline construction enterprisesWykorzystanie sprężonego powietrza jako zasilanie, brak zanieczyszczeń, szczególnie odpowiedni do budowy rurociągów wodnych oraz rurociągów ropy naftowej i gazu ziemnego o wysokich wymaganiach w zakresie ochrony środowiska.Ma zalety niezawodnej pracy., silna zdolność adaptacyjna, szybkie działanie, dokładne dopasowanie, kompaktowa struktura, prosta obsługa i dokładna regulacja odległości.Jakość i wydajność produktu mogą być porównywalne z międzynarodowymi produktami podobnymi, włącznie z pneumatycznym wnętrzem typu otwarciagęstość, wnętrze pneumatyczne typu obuwia miedzianegogęstość, Wnętrze pneumatyczne dla statków morskichgęstość, wypełnić pustkę na rynku krajowym.
Cechy produktu
1.Prosta konstrukcja i piękny wygląd
2.Lekka waga, szybka prędkość chodzenia, silna zdolność wspinaczki, niskie zużycie paliwa
3.Duże wsparcie, dokładna regulacja otwartości, znacznie poprawić wydajność budowy
4.Części zaworu są importowane, złącze wykonane jest z materiału ze stali nierdzewnej, aby zapewnić, że droga powietrza jest czysta, a złącze typu jest strukturą typu C, aby zapewnić niezawodną wydajność uszczelniania
5.Ramy do chodzenia są produkowane ściśle zgodnie z narzędziami technologicznymi w celu zapewnienia wydajności zestawu kół do chodzenia i poprawy wydajności całej maszyny
6.Od produkcji po instalację i uruchomienie, cała maszyna jest ściśle realizowana zgodnie z krajowymi normami i procesami,zapewnienie, że wielkość niezgodności i dokładność regulacji odległości są w granicach 00,5 mm, spełniające wymagania norm budowy rurociągów
Parametry produktu
|
Klempy nieporuszające się samodzielnie (wciągane ręcznie)
|
|
Model
|
Wielkość rur
|
Numery tłoków
|
Moc tłoka
|
L
|
W
|
H
|
Waga
|
Kwadrat
|
|
(mm)
|
(KN)
|
(mm)
|
(mm)
|
(mm)
|
(kg)
|
(m3)
|
|
HGDNQ6"
|
168
|
6X2
|
134
|
1473
|
150
|
150
|
36
|
0.04
|
|
HGDNQ8"
|
219
|
6X2
|
209
|
1593
|
189
|
189
|
53
|
0.06
|
|
HGDNQ10
|
273
|
6X2
|
382
|
1665
|
240
|
240
|
60
|
0.09
|
|
HGDNQ12-14"
|
305-357
|
6X2
|
405
|
1751
|
280
|
280
|
100
|
0.14
|
|
Samobieżna zaciska (porusza się własną siłą)
|
|
Model
|
Rozmiar rury (mm)
|
Włókna i ich części
|
Zestaw
Moc (KN)
|
Moc silnika (hp)
|
L (mm)
|
W (mm)
|
H (mm)
|
Waga
(KG)
|
Kwadrat
(M3)
|
|
HGDNQ16-18
|
406-457
|
8x2
|
959
|
1
|
2132
|
360
|
360
|
188
|
.29
|
|
HGDNQ20-22
|
508-559
|
10x2
|
1057
|
1.5
|
2434
|
480
|
480
|
296
|
.59
|
|
HGDNQ22-24
|
559-610
|
12x2
|
1268
|
1.5
|
2500
|
530
|
530
|
390
|
.72
|
|
HGDNQ24-26
|
610-660
|
12x2
|
1268
|
1.5
|
2672
|
580
|
580
|
418
|
.90
|
|
HGDNQ28-30
|
711-762
|
12x2
|
1748
|
1.5
|
2700
|
670
|
670
|
512
|
1.2
|
|
HGDNQ30-32
|
762-813
|
14x2
|
2937
|
3
|
2938
|
690
|
690
|
733
|
1.4
|
|
HGDNQ34-36
|
864-914
|
16x2
|
2937
|
3
|
3020
|
790
|
790
|
779
|
1.8
|
|
HGDNQ36-38
|
914-965
|
18x2
|
2937
|
3
|
3188
|
860
|
860
|
865
|
2.4
|
|
HGDNQ40-42
|
1016-1067
|
20x2
|
2937
|
3
|
3029
|
980
|
980
|
982
|
3.0
|
|
HGDNQ46-48
|
1168-1219
|
20x2
|
4855
|
3
|
3100
|
1050
|
1050
|
1420
|
3.7
|
|
HGDNQ48-50
|
1219-1270
|
22x2
|
4855
|
3
|
3517
|
1120
|
1120
|
1876
|
5.2
|
|
HGDNQ52-54
|
1321-1372
|
22x2
|
4855
|
3
|
3520
|
1210
|
1210
|
1988
|
5.4
|
|
HGDNQ56
|
1422
|
22x2
|
4855
|
3
|
3500
|
1310
|
1310
|
2187
|
6.6
|
|
HGDNQ60
|
1524
|
22x2
|
4855
|
3
|
3500
|
1310
|
1310
|
2187
|
6.6
|
|
HGDNQ62-66
|
1574-1676
|
24x2
|
4855
|
3
|
3864
|
1557
|
1557
|
2887
|
10.0
|
|
HGDNQ68-72
|
1727-1727
|
24x2
|
4855
|
3
|
3864
|
1557
|
1557
|
2887
|
10.0
|
|
HGDNQ76-80
|
W latach 1930-2032
|
30x2
|
4855
|
3
|
4000
|
1800
|
1800
|
3855
|
13.0
|
Główny składnik produktu
Główne elementy ustnika: zestaw ustnika (Blokat opuchlizny), cylindr wolny, układ napędowy, ramy spacerowe, koło spacerowe, układ hamulcowy, zbiornik paliwa, ramy przedniej klatki, joystick (rurociąg gazowy), układ drogi gazowej itp.,sterowane przez sprężone powietrze jako źródło energiiZobacz zdjęcie poniżej.
2, Filtra z otwartym powietrzem
7, regulowana matica
10, Zestaw hamulcowy
13,Koło spacerowe z tyłu
8, Zestaw urządzenia do odbioru
9, przednie koło spacerowe
Zastosowanie głównego składnika
- A.Po pierwsze,sprężarka powietrzajest powiązana zJoystick (drogę gazową)i rury wpuszczalnej powietrza naprzednia ramka klatkiz wążem o wysokim ciśnieniu i szybkim złączem w celu osiągnięcia celu napełniania lub napełniania powietrza;Joystick (drogę gazową)jest następnie podłączony do wału sterującego naprzednia ramka klatkiprzez hak.
B.W sprawieJoystick (drogę gazową)jest spawany przez puste rury stalowe, a jego funkcja:
1,Dodatkowa objętość gazu. 2, Kontrola drogi powietrza: wzrost pierwszego rzędu, zmniejszenie pierwszego rzędu, wzrost tylnego rzędu, zmniejszenie tylnego rzędu, otwarcie i zamknięcie miejsca wolnego.Kontrolowanie ruchu przodu ustnika.
C.Kabel sterującyjest stosowany w celu kontroliprowadzenie, chodzenie, hamowanie, skierowanie do przodu i do tyłu.Podczas chodzenia należy zacisnąć przewód do przodu i uruchomić hamulce automatyczne, gdy zostanie zwolnione, aby zapobiec nadmiernej prędkości podczas schodzenia w dół./Jeśli trzeba pójść dalej, szybko zacisnąć kabel i szybko rozluźnić kabel, aby zrozumieć punkt chodzenia.
D.W sprawiezbiornik paliwajest zainstalowany na końcu ustnika, a jego funkcja jest następująca: 1, Utrzymuje równowagę całej maszyny. 2, Przechowuje gaz.
E. W sprawiezestaw ustnikajest podstawową częścią urządzenia zaciskowego, składającego się z cylindra, rozdzielacza i dwóch grup bloków opuchnięcia (kręgosłupa), itp., który w głównej mierze kończy dopasowywanie.
Zdjęcia produktów
