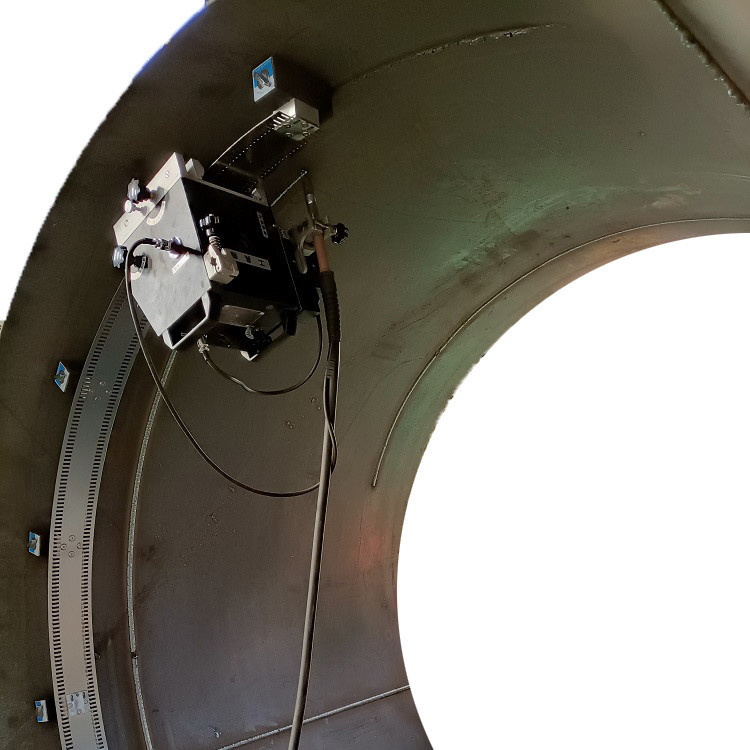

Półautomatyczna maszyna do spawania wielofunkcyjnego zbiornika WHL-III z chłodzeniem powietrza

Prosty, niedrogi i łatwy w obsłudze spawarek do spawania zbiorników z prostymi lub elastycznymi szybami.

Ta maszyna ma następujące cechy:

I. Cechy spawania produktu

1, wyposażony w 5 rodzajów technik obsługi spawania, doskonała symulacja ręcznej obsługi, jednolity wygląd szwu spawania, szybszy i bardziej stabilny.

2, szerokość spawania 0-30mm szeroki zakres regulacji, może dostosować się do wszystkich rodzajów cienkich płyt, spawania grube płyty.

3, szerokość spawania 0-30mm szeroki zakres regulacji, może dostosować się do wszystkich rodzajów cienkich płyt, spawania grube płyty.

4, maszyna może realizować wszelkiego rodzaju spawania nieciągłe odległości, długość i prędkość mogą być regulowane według woli.

5Maszyna może pokazać trajektorię spawania bez zapłonu, wygodnie i intuicyjnie.

6Panel sterowania jest pełnym wyświetlaczem cyfrowym, łatwy do regulacji i zapisu danych, z funkcją pamięci, automatyczne odzyskiwanie ostatnich danych przy następnym użyciu.

7, Automatyczne zatrzymanie po spawaniu, ograniczony kontakt zatrzymania jest ustawiony w obu kierunkach pracy maszyny, punkt kontaktu jest umieszczony na końcu spawania z wyprzedzeniem,automatyczne zatrzymanie w punkcie zapobiegania nadmiernemu spawaniu.

II. Cechy projektowe produktu

1Ścieżka przesuwna maszyny przyjmuje ścieżkę liniową specjalnie stosowaną do zaawansowanych narzędzi maszynowych, która ma zerową przepustowość, płynne działanie, bez utknięcia, bez deformacji,i większa integralność maszyny.

2, Wszystkie kierunki maszyny są regulowane przez wysoką precyzję śruby, szybciej, stabilniej i dokładniej.

3Wszystkie części są przetwarzane przez zaawansowane narzędzia maszynowe CNC, które znacznie poprawiają dokładność i trwałość.

4, cały proces wysokiej temperatury opryskiwania + utlenianie aluminium, tak, że ogólny wygląd maszyny do wyższego poziomu.

5, wyposażony w specjalny robot spawalniczy, jakość spawania jest lepsza i bardziej stabilna.

III. Ogólny produkt z wykorzystaniem cech

1, maszyna jest zintegrowana konstrukcja, łatwe w obsłudze, przy jednoczesnym zmniejszeniu wszelkiego rodzaju bałagan zewnętrznych linii sterowania, skutecznie zapobiegać uszkodzeniu linii i kontroli,uczynić środowisko pracy bardziej zwięzłym.

2, wydłużone magnetyczne siedzenie na torze zmniejsza masę i liczbę przełączników przy tej samej sile ssania, co ułatwia montaż nawet dla kobiety.

3, Konstrukcja specjalnej płyty łączącej dla końca toru jest godna uwagi./można szybko przejechać torem, dokładny okrążenie, tak że długość cyklu nieskończony.

4, napęd i sterowanie maszyną wszystkie przyjmują napięcie AC 20V, bezpieczniejsze.

5, Profesjonalny pistolet spawalniczy używany przez tę maszynę może być dostosowany do różnych złączy pistoletu spawalniczego, bez względu na to, czy używasz innej maszyny spawalniczej, może być doskonale używany.

6, maszyna jest dostarczana z pudełkiem narzędziowym jest oryginalnym stworzeniem naszej firmy.które mogą skrócić czas poszukiwania narzędzi przez użytkowników i poprawić wydajność pracyJest wyposażony w: bezpiecznik, pistolet spawalniczy, wszystkie rodzaje wewnętrznego kwadratowego klucza kątowego, linijki, notatnika, pióra itp.napięcie i prąd maszyny spawalniczej oraz różne parametry są rejestrowane na panelu sterującym maszyny/Kiedy następnym razem spotkasz ten sam spawar, /wprowadź parametry i idealną kopię spawania.

7, elastyczny i wygodny w obsłudze, nie spawacz może spawać idealnie spawanie, jedna osoba może obsługiwać więcej niż jedną maszynę jednocześnie, znacznie zmniejszyć koszty pracy, poprawić jakość spawania,poprawa efektywności pracy.

Parametry techniczne


Procedura spawania

Krok 1: Użyj sześciokątnej śruby M4X12 do zainstalowania 3 zestawów siedzeń magnesowych na torze.Inny zestaw torów może być nakładany na końcowej płytce łączącej i używany w nieskończoność.

Krok 2: Załóż 3 zestawy magnesów na 3 pozycje magnesowe w środku toru przy użyciu 12 płaskich śrub M6X16.

Krok 3: Uwolnij sprzęgło torów, zainstaluj robota spawalniczego na torze, zamknij sprzęgło, a gospodarz może poślizgnąć się po torze.silnik główny może normalnie pracować w trakcie użytkowania.

Krok 4: Zainstaluj robot spawalniczy na torze od jednego końca toru, zwróć uwagę na sprzęgło spawające w pozycji otwartej.

Krok 5:Na aluminiowy blok magnesowy zamontować płytkę tłoczącą, ultracienką płaską podkładkę i miękką szybę z kolejnymi trzema płaskimi śrubami M6X16, zacisnąć i zmontować tor.Kolejny zestaw końcówki torów może być wprowadzony pod płytkę dla nieskończonej obiegu.

Krok 6:Przeprowadź ustawienie zewnętrznego urządzenia pomocniczego na rozsądną wysokość, zewnętrzne urządzenie pomocnicze przesuwa się na pistoletie spawalniczym, aby utrzymać go podczas spawania,może skutecznie zapobiegać wysokiej i niskiej lub wstrząsającej broni spawalniczej.
