Do domu > produkty > Maszyna do spawania zbiorników > Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania

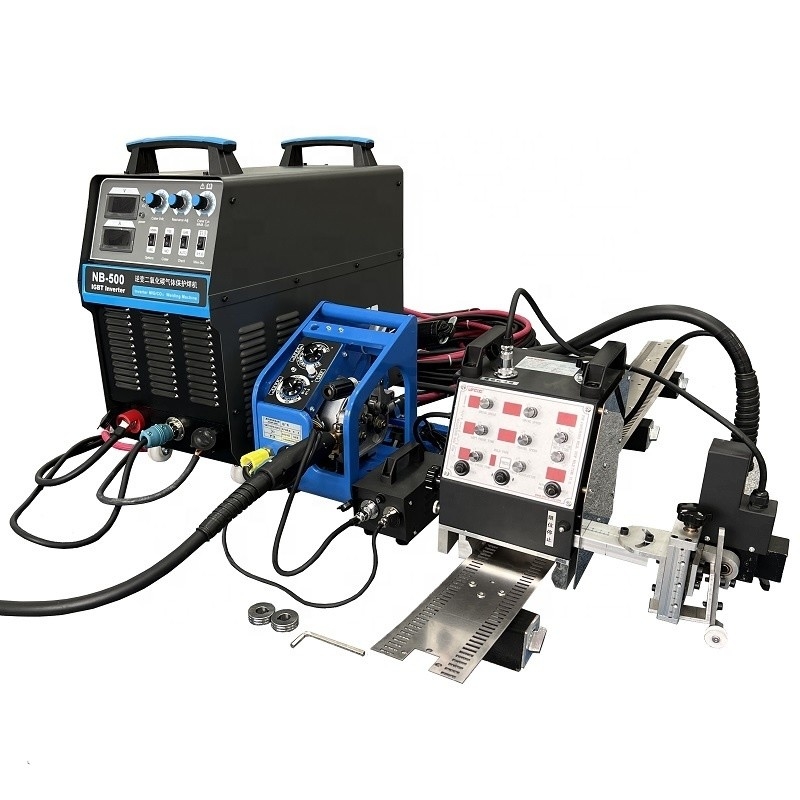

Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania

Szczegóły produktu

Place of Origin: Jiangsu, China

Nazwa handlowa: WINCOO

Warunki płatności i wysyłki

Cena: $6,500.00/sets 1-9999 sets

Packaging Details: carton

Supply Ability: 3000 Set/Sets per Month

Uzyskaj najlepszą cenę
Podkreślić:
Applicable Industries:
Manufacturing Plant, Construction works
Showroom Location:
None
Video outgoing-inspection:
Provided
Machinery Test Report:
Provided
Marketing Type:
New Product 2020
Warranty of core components:
1 Year
Core Components:
Motor
Condition:
New
Forming Time:
Standard
Welding Mode:
Tig/Mig/MAG/SAW(optional)
Welding Diameter:
80mm
Dimensions:
245*520*290mm
Use:
Tank Seam Welding
Voltage:
220V
Warranty:
1 Year
Key Selling Points:
Automatic
Weight (KG):
10.4 KG
Power (kW):
4
Product name:
Tank welding carriage
Application:
Tank construction
Working mode:
Auto Seam Welder
Welding Method:
MAG Welding
COLOR:
CUSTOMER
Welding Material:
Carbon Steel Stainless Steel Aluminum
Applicable Industries:
Manufacturing Plant, Construction works
Showroom Location:
None
Video outgoing-inspection:
Provided
Machinery Test Report:
Provided
Marketing Type:
New Product 2020
Warranty of core components:
1 Year
Core Components:
Motor
Condition:
New
Forming Time:
Standard
Welding Mode:
Tig/Mig/MAG/SAW(optional)
Welding Diameter:
80mm
Dimensions:
245*520*290mm
Use:
Tank Seam Welding
Voltage:
220V
Warranty:
1 Year
Key Selling Points:
Automatic
Weight (KG):
10.4 KG
Power (kW):
4
Product name:
Tank welding carriage
Application:
Tank construction
Working mode:
Auto Seam Welder
Welding Method:
MAG Welding
COLOR:
CUSTOMER
Welding Material:
Carbon Steel Stainless Steel Aluminum
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania

WINCOO ENGINEERING CO., LTD.

Wincoo Engineering Co., Ltd (WINCOO) zajmuje się dostarczaniem najodpowiedniejszych rozwiązań / sprzętu dla klientów, producentów, firm EPC / C w zakresie produkcji rur, budowy zbiorników,budowa rurociągów, linii produkcyjnych przemysłowych, projektów w zakresie czystej energii i innych dziedzin przemysłu.
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 0
Prosty, niedrogi i łatwy w obsłudze spawarek do spawania zbiorników z prostymi lub elastycznymi szybami.
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 1
Elastyczne tory kolejowe
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 2
Prostociąg kolejowy

Cechy produktu

I. Cechy spawania produktu
1, wyposażony w 5 rodzajów technik obsługi spawania, doskonała symulacja ręcznej obsługi, jednolity wygląd szwu spawania, szybszy i bardziej stabilny.
2, szerokość spawania 0-30mm szeroki zakres regulacji, może dostosować się do wszystkich rodzajów cienkich płyt, spawania grube płyty.
3, szerokość spawania 0-30mm szeroki zakres regulacji, może dostosować się do wszystkich rodzajów cienkich płyt, spawania grube płyty.
4, maszyna może realizować wszelkiego rodzaju spawania nieciągłe odległości, długość i prędkość mogą być regulowane według woli.
5Maszyna może pokazać trajektorię spawania bez zapłonu, wygodnie i intuicyjnie.
6Panel sterowania jest pełnym wyświetlaczem cyfrowym, łatwy do regulacji i zapisu danych, z funkcją pamięci, automatyczne odzyskiwanie ostatnich
dane podczas następnego użycia.
7, Automatyczne zatrzymanie po spawaniu, ograniczony kontakt zatrzymania jest ustawiony w obu kierunkach pracy maszyny, punkt kontaktu jest umieszczony na końcu spawania z wyprzedzeniem,automatyczne zatrzymanie w punkcie zapobiegania nadmiernemu spawaniu.

II. Cechy projektowe produktu
1Ścieżka przesuwna maszyny przyjmuje ścieżkę liniową specjalnie stosowaną do zaawansowanych narzędzi maszynowych, która ma zerową przepustowość, płynne działanie, bez utknięcia, bez deformacji,i większa integralność maszyny.
2, Wszystkie kierunki maszyny są regulowane przez wysoką precyzję śruby, szybciej, stabilniej i dokładniej.
3Wszystkie części są przetwarzane przez zaawansowane narzędzia maszynowe CNC, które znacznie poprawiają dokładność i trwałość.
4, cały proces wysokiej temperatury opryskiwania + utlenianie aluminium, tak, że ogólny wygląd maszyny do wyższego poziomu.
5, wyposażony w specjalny robot spawalniczy, jakość spawania jest lepsza i bardziej stabilna.

III. Ogólny produkt z wykorzystaniem cech
1, maszyna jest zintegrowana konstrukcja, łatwe w obsłudze, przy jednoczesnym zmniejszeniu wszelkiego rodzaju bałagan zewnętrznych linii sterowania, skutecznie zapobiegać uszkodzeniu linii i kontroli,uczynić środowisko pracy bardziej zwięzłym.
2, wydłużone magnetyczne siedzenie na torze zmniejsza masę i liczbę przełączników przy tej samej sile ssania, co ułatwia montaż nawet dla kobiety.
3, Konstrukcja specjalnej płyty łączącej dla końca toru jest godna uwagi./można szybko przejechać torem, dokładny okrążenie, tak że długość cyklu nieskończony.
4, napęd i sterowanie maszyną wszystkie przyjmują napięcie AC 20V, bezpieczniejsze.
5, Profesjonalny pistolet spawalniczy używany przez tę maszynę może być dostosowany do różnych złączy pistoletu spawalniczego, bez względu na to, czy używasz innej maszyny spawalniczej, może być doskonale używany.
6, maszyna jest dostarczana z pudełkiem narzędziowym jest oryginalnym stworzeniem naszej firmy.które mogą skrócić czas poszukiwania narzędzi przez użytkowników i poprawić wydajność pracyJest wyposażony w: bezpiecznik, pistolet spawalniczy, wszystkie rodzaje wewnętrznego kwadratowego klucza kątowego, linijki, notatnika, pióra itp.napięcie i prąd maszyny spawalniczej oraz różne parametry są rejestrowane na panelu sterującym maszyny/Kiedy następnym razem spotkasz ten sam spawar, /wprowadź parametry i idealną kopię spawania.
7, elastyczny i wygodny w obsłudze, nie spawacz może spawać idealnie spawanie, jedna osoba może obsługiwać więcej niż jedną maszynę jednocześnie, znacznie zmniejszyć koszty pracy, poprawić jakość spawania,poprawa efektywności pracy.
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 3
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 4
Parametry produktu
Pozycje
Parametry
Uwaga:
Typ kolei prostych
Typ torów miękkich
Zewnętrzne źródło zasilania
AC 220V 50/60 Hz
Trójdziurkowy
Źródło mocy roboczej
20 V prądu przemiennego
Użycie każdego kierowcy
Wymiary
245*520*280cm
245*520*290cm
Długość*szerokość*wysokość
Waga
80,6 kg
100,4 kg
Główny gospodarz
Rodzaj torów
Przewodnik ruchu liniowego
Rury przesuwne elastyczne
Tryb jazdy
Przesyłka biegów
Przesyłka kołowa
Prędkość spawania
0~1650 mm/min
Najszybszy
Najcieńsza grubość płyty adsorpcyjnej
3 mm
Metal magnetycznie atrakcyjny
Zakres regulacji pistoletu spawania
65 mm
W górę i w dół
80 mm
W lewo i w prawo
+ -60°
Kąt huśtania
+ -25°
kąt jazdy
Zatrzymaj w lewo, zatrzymaj w prawo.
W kształcie huśtawki
Funkcja operacyjna
0-100 mm/min
Prędkość kołysania
0-2.5s
Czas pobytu po lewej i prawej stronie
+-14 mm
Szerokość huśtawki
+-5 mm
Centrum odszkodowania
Procedura instalacji
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 5

Instalacja kolei prostych:krok.1

* Użyj sześciu M4 * 12 sześciokątnych śrubokrętów, aby zainstalować na torze trzy zestawy siedzących magnesów.Inny zestaw torów może być podłączony do końcowej płyty łączącej do nieskończonego wykorzystania w obiegu.
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 6

Krok.2

* Zainstaluj robota spawalniczego z jednego końca toru na tor.
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 7

Elastyczna instalacja szyny:krok.1

* Zainstaluj trzy zestawy magnesów na trzech pozycjach magnesowych w środku toru z 12 płaskich śrub M6*16 i zaciśnij je.
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 8

Krok.2

* Uwolnij sprzęgło torów, zainstaluj robot spawalniczy na torze, zamknij sprzęgło, a gospodarz może normalnie chodzić podczas użytkowania.
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 9

Krok.3

* Na blokie magnesowym z aluminium zainstalować płytkę tłoczącą, ultracienką płaską podkładkę i miękką szybę z kolejnymi trzema płaskimi śrubami M6*16, zacisnąć i zmontować tor.Kolejny zestaw końcówki torów można wstawić pod płytki do bezprzewodowego krążenia.
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 10

Krok.4

* Ustawić zewnętrzne urządzenie pomocnicze na rozsądną wysokość i utrzymać przesuwane wsparcie na częściach spawalniczych podczas spawania, co może skutecznie zapobiec wysokości lub wstrząsowi pistoletu spawalniczego.
Główny składnik
Nie, nie, nie.
Pozycje
Konfiguracja
Kty
Wskazania
1
Korpus maszyny
System przemieszczania
1 zestaw
Prowadzenie do podróży
Oscylator
1 zestaw
Swing
System sterowania
1 zestaw
Przełącznik jazdy
2 zestawy
Automatycznie zatrzymać spawanie w określonej pozycji
Elastyczne szyny/szlaki
2 sztuk
1.5m * 2 zestawy
Podkład magnetyczny
8 st.
4 zestawy/ sztuk
2
Moc spawania
Pozostałe maszyny i urządzenia
1 zestaw
AC220V do AC20V
3
Źródło zasilania spawania
MIG 500
1 zestaw
Włączając 5-metrowy przewód sterujący 1,5-metrowy przewód naziemny, 3-metrowy przewód spawalniczy i uchwyt do pistoletu oraz pochodnię spawalniczą, zasilacz drutu i licznik gazu
4
Włókna spawalnicze i uchwyt do pistoletu
5 metrów
1 zestaw
Specjalny pistolet spawalniczy do automatycznego spawania
5
Części zamienne
Środki zabezpieczające
5 sztuk
1A
Części zamienne
Dźwignia przewodząca pochodni spawalniczej
2 sztuk
Φ1.0、Φ1.4 z każdą
6
Zestaw narzędzi
Z wyłączeniem urządzeń objętych pozycją 8425
4 sztuk
Rozmiar 3,4、5、6każdy
Świadectwo kwalifikacyjne
1 sztuk
Instrukcja
1 sztuk
Zdjęcia produktów
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 11
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 12
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 13
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 14
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 15
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 16
Tryb pracy Automatyczny spawacz zwojowy Fabrykacja rury zbiornikowej Automatyczna maszyna do spawania 17
