Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania

Szczegóły produktu

Miejsce pochodzenia: Jiangsu, Chiny

Nazwa handlowa: WINCOO

Warunki płatności i wysyłki

Cena: $6,500.00/sets 1-9999 sets

Szczegóły pakowania: Karton

Możliwość Supply: 3000 zestawów/zestawy miesięcznie

Uzyskaj najlepszą cenę
Podkreślić:
Wykorzystane branże:
Zakład Produkcyjny, Roboty Budowlane
Lokalizacja salonu:
Żadnego
Inspekcja wychodząca wideo:
Zapewnione
Sprawozdanie z badania maszyny:
Zapewnione
Rodzaj wprowadzania do obrotu:
Nowy produkt 2020
Gwarancja podstawowych komponentów:
1 rok
Core Components:
Motor
Warunki:
Nowy
Czas formowania:
Standard
Tryb spawania:
TIG/MIG/MAG/SAW (opcjonalnie)
Średnica spawania:
80mm
Wymiary:
245*520*290 mm
Użycie:
Spawanie szwu zbiornika
napięcie:
220 V
Gwarancja:
1 rok
Kluczowe punkty sprzedaży:
Automatyczne
Masę (kg):
10,4 kg
Moc (kW):
4
Product name:
Tank welding machine
Zastosowanie:
Konstrukcja zbiornika
Working mode:
Auto Seam Welder
Metoda spawania:
Spawanie mag
Kolor:
Klient
Materiał spawalniczy:
Aluminium stali nierdzewnej ze stali węglowej
Wykorzystane branże:
Zakład Produkcyjny, Roboty Budowlane
Lokalizacja salonu:
Żadnego
Inspekcja wychodząca wideo:
Zapewnione
Sprawozdanie z badania maszyny:
Zapewnione
Rodzaj wprowadzania do obrotu:
Nowy produkt 2020
Gwarancja podstawowych komponentów:
1 rok
Core Components:
Motor
Warunki:
Nowy
Czas formowania:
Standard
Tryb spawania:
TIG/MIG/MAG/SAW (opcjonalnie)
Średnica spawania:
80mm
Wymiary:
245*520*290 mm
Użycie:
Spawanie szwu zbiornika
napięcie:
220 V
Gwarancja:
1 rok
Kluczowe punkty sprzedaży:
Automatyczne
Masę (kg):
10,4 kg
Moc (kW):
4
Product name:
Tank welding machine
Zastosowanie:
Konstrukcja zbiornika
Working mode:
Auto Seam Welder
Metoda spawania:
Spawanie mag
Kolor:
Klient
Materiał spawalniczy:
Aluminium stali nierdzewnej ze stali węglowej
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania

WINCOO ENGINEERING CO., LTD.

Wincoo Engineering Co., Ltd (WINCOO) zajmuje się dostarczaniem najodpowiedniejszych rozwiązań / sprzętu dla klientów, producentów, firm EPC / C w zakresie produkcji rur, budowy zbiorników,budowa rurociągów, linii produkcyjnych przemysłowych, projektów w zakresie czystej energii i innych dziedzin przemysłu.
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 0

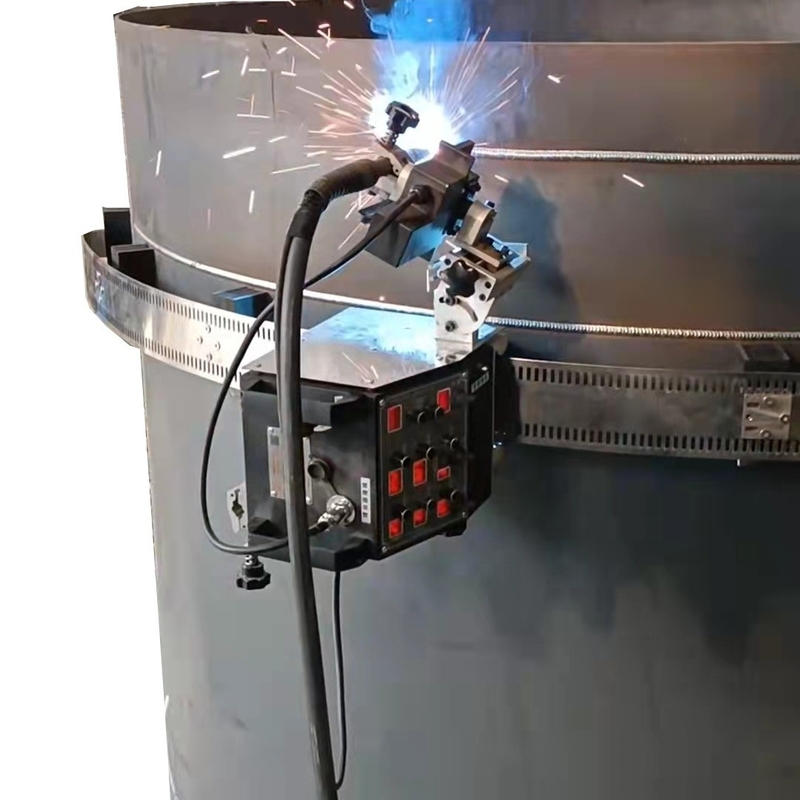

Prosty, niedrogi i łatwy w obsłudze spawarek do spawania zbiorników z prostymi lub elastycznymi szybami.
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 1
Elastyczne tory kolejowe
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 2
Prostociąg kolejowy

Cechy produktu

I. Cechy spawania produktu
1, wyposażony w 5 rodzajów technik obsługi spawania, doskonała symulacja ręcznej obsługi, jednolity wygląd szwu spawania, szybszy i bardziej stabilny.
2, szerokość spawania 0-30mm szeroki zakres regulacji, może dostosować się do wszystkich rodzajów cienkich płyt, spawania grube płyty.
3, szerokość spawania 0-30mm szeroki zakres regulacji, może dostosować się do wszystkich rodzajów cienkich płyt, spawania grube płyty.
4, maszyna może realizować wszelkiego rodzaju spawania nieciągłe odległości, długość i prędkość mogą być regulowane według woli.
5Maszyna może pokazać trajektorię spawania bez zapłonu, wygodnie i intuicyjnie.
6Panel sterowania jest pełnym wyświetlaczem cyfrowym, łatwy do regulacji i zapisu danych, z funkcją pamięci, automatyczne odzyskiwanie ostatnich
dane podczas następnego użycia.
7, Automatyczne zatrzymanie po spawaniu, ograniczony kontakt zatrzymania jest ustawiony w obu kierunkach pracy maszyny, punkt kontaktu jest umieszczony na końcu spawania z wyprzedzeniem,automatyczne zatrzymanie w punkcie zapobiegania nadmiernemu spawaniu.

II. Cechy projektowe produktu
1Ścieżka przesuwna maszyny przyjmuje ścieżkę liniową specjalnie stosowaną do zaawansowanych narzędzi maszynowych, która ma zerową przepustowość, płynne działanie, bez utknięcia, bez deformacji,i większa integralność maszyny.
2, Wszystkie kierunki maszyny są regulowane przez wysoką precyzję śruby, szybciej, stabilniej i dokładniej.
3Wszystkie części są przetwarzane przez zaawansowane narzędzia maszynowe CNC, które znacznie poprawiają dokładność i trwałość.
4, cały proces wysokiej temperatury opryskiwania + utlenianie aluminium, tak, że ogólny wygląd maszyny do wyższego poziomu.
5, wyposażony w specjalny robot spawalniczy, jakość spawania jest lepsza i bardziej stabilna.

III. Ogólny produkt z wykorzystaniem cech
1, maszyna jest zintegrowana konstrukcja, łatwe w obsłudze, przy jednoczesnym zmniejszeniu wszelkiego rodzaju bałagan zewnętrznych linii sterowania, skutecznie zapobiegać uszkodzeniu linii i kontroli,uczynić środowisko pracy bardziej zwięzłym.
2, wydłużone magnetyczne siedzenie na torze zmniejsza masę i liczbę przełączników przy tej samej sile ssania, co ułatwia montaż nawet dla kobiety.
3, Konstrukcja specjalnej płyty łączącej dla końca toru jest godna uwagi./można szybko przejechać torem, dokładny okrążenie, tak że długość cyklu nieskończony.
4, napęd i sterowanie maszyną wszystkie przyjmują napięcie AC 20V, bezpieczniejsze.
5, Profesjonalny pistolet spawalniczy używany przez tę maszynę może być dostosowany do różnych złączy pistoletu spawalniczego, bez względu na to, czy używasz innej maszyny spawalniczej, może być doskonale używany.
6, maszyna jest dostarczana z pudełkiem narzędziowym jest oryginalnym stworzeniem naszej firmy.które mogą skrócić czas poszukiwania narzędzi przez użytkowników i poprawić wydajność pracyJest wyposażony w: bezpiecznik, pistolet spawalniczy, wszystkie rodzaje wewnętrznego kwadratowego klucza kątowego, linijki, notatnika, pióra itp.napięcie i prąd maszyny spawalniczej oraz różne parametry są rejestrowane na panelu sterującym maszyny/Kiedy następnym razem spotkasz ten sam spawar, /wprowadź parametry i idealną kopię spawania.
7, elastyczny i wygodny w obsłudze, nie spawacz może spawać idealnie spawanie, jedna osoba może obsługiwać więcej niż jedną maszynę jednocześnie, znacznie zmniejszyć koszty pracy, poprawić jakość spawania,poprawa efektywności pracy.
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 3
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 4
Parametry produktu
Pozycje
Parametry
Uwaga:
Typ kolei prostych
Typ torów miękkich
Zewnętrzne źródło zasilania
AC 220V 50/60 Hz
Trójdziurkowy
Źródło mocy roboczej
20 V prądu przemiennego
Użycie każdego kierowcy
Wymiary
245*520*280cm
245*520*290cm
Długość*szerokość*wysokość
Waga
80,6 kg
100,4 kg
Główny gospodarz
Rodzaj torów
Przewodnik ruchu liniowego
Rury przesuwne elastyczne
Tryb jazdy
Przesyłka biegów
Przesyłka kołowa
Prędkość spawania
0~1650 mm/min
Najszybszy
Najcieńsza grubość płyty adsorpcyjnej
3 mm
Metal magnetycznie atrakcyjny
Zakres regulacji pistoletu spawania
65 mm
W górę i w dół
80 mm
W lewo i w prawo
+ -60°
Kąt huśtania
+ -25°
kąt jazdy
Zatrzymaj w lewo, zatrzymaj w prawo.
W kształcie huśtawki
Funkcja operacyjna
0-100 mm/min
Prędkość kołysania
0-2.5s
Czas pobytu po lewej i prawej stronie
+-14 mm
Szerokość huśtawki
+-5 mm
Centrum odszkodowania
Procedura instalacji
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 5

Instalacja kolei prostych:krok.1

* Użyj sześciu M4 * 12 sześciokątnych śrubokrętów, aby zainstalować na torze trzy zestawy siedzących magnesów.Inny zestaw torów może być podłączony do końcowej płyty łączącej do nieskończonego wykorzystania w obiegu.
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 6

Krok.2

* Zainstaluj robota spawalniczego z jednego końca toru na tor.
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 7

Elastyczna instalacja szyny:krok.1

* Zainstaluj trzy zestawy magnesów na trzech pozycjach magnesowych w środku toru z 12 płaskich śrub M6*16 i zaciśnij je.
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 8

Krok.2

* Uwolnij sprzęgło torów, zainstaluj robot spawalniczy na torze, zamknij sprzęgło, a gospodarz może normalnie chodzić podczas użytkowania.
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 9

Krok.3

* Na blokie magnesowym z aluminium zainstalować płytkę tłoczącą, ultracienką płaską podkładkę i miękką szybę z kolejnymi trzema płaskimi śrubami M6*16, zacisnąć i zmontować tor.Kolejny zestaw końcówki torów można wstawić pod płytki do bezprzewodowego krążenia.
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 10

Krok.4

* Ustawić zewnętrzne urządzenie pomocnicze na rozsądną wysokość i utrzymać przesuwane wsparcie na częściach spawalniczych podczas spawania, co może skutecznie zapobiec wysokości lub wstrząsowi pistoletu spawalniczego.
Główny składnik
Nie, nie, nie.
Pozycje
Konfiguracja
Kty
Wskazania
1
Korpus maszyny
System przemieszczania
1 zestaw
Prowadzenie do podróży
Oscylator
1 zestaw
Swing
System sterowania
1 zestaw
Przełącznik jazdy
2 zestawy
Automatycznie zatrzymać spawanie w określonej pozycji
Elastyczne szyny/szlaki
2 sztuk
1.5m * 2 zestawy
Podkład magnetyczny
8 st.
4 zestawy/ sztuk
2
Moc spawania
Pozostałe maszyny i urządzenia
1 zestaw
AC220V do AC20V
3
Źródło zasilania spawania
MIG 500
1 zestaw
Włączając 5-metrowy przewód sterujący 1,5-metrowy przewód naziemny, 3-metrowy przewód spawalniczy i uchwyt do pistoletu oraz pochodnię spawalniczą, zasilacz drutu i licznik gazu
4
Włókna spawalnicze i uchwyt do pistoletu
5 metrów
1 zestaw
Specjalny pistolet spawalniczy do automatycznego spawania
5
Części zamienne
Środki zabezpieczające
5 sztuk
1A
Części zamienne
Dźwignia przewodząca pochodni spawalniczej
2 sztuk
Φ1.0、Φ1.4 z każdą
6
Zestaw narzędzi
Z wyłączeniem urządzeń objętych pozycją 8425
4 sztuk
Rozmiar 3,4、5、6każdy
Świadectwo kwalifikacyjne
1 sztuk
Instrukcja
1 sztuk
Zdjęcia produktów
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 11
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 12
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 13
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 14
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 15
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 16
Automatyczny wózek spawalniczy dla urządzeń do budowy zbiorników 80 mm średnicy spawania 17
