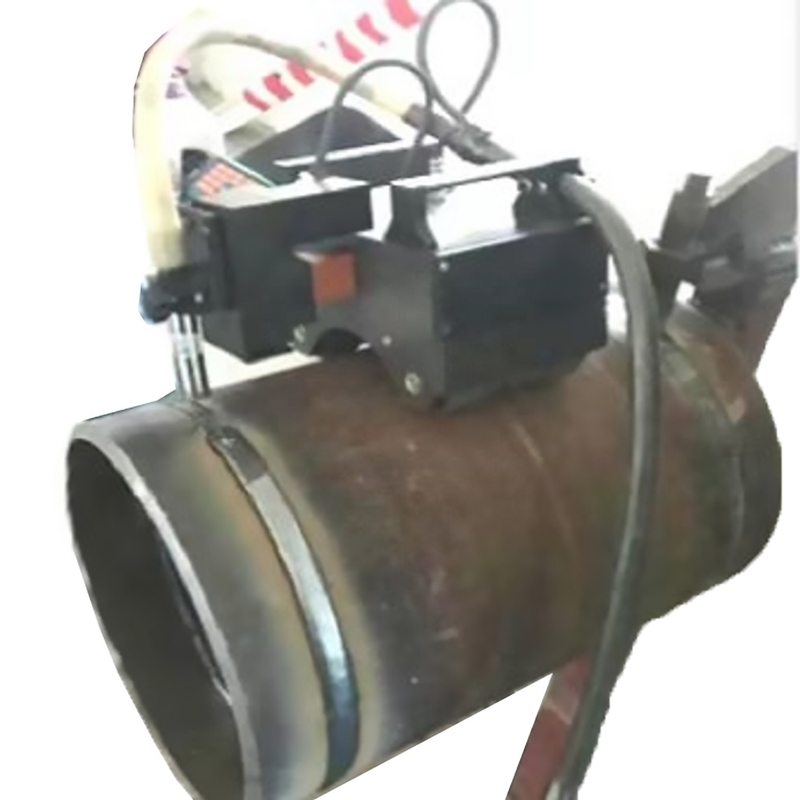

Automatyczne spawanie metodą TIG stali węglowej Spawarka do rur Orbitalna spawarka do rurociągów

WINCOO ENGINEERING CO.,LTD

Typ elektryczny

Typ ręczny

Wprowadzenie do produktu

WQ-III nadaje się do spawania wewnętrznych i zewnętrznych ścian rurociągów. Nie są wymagane żadne szyny, a spawanie może być przeprowadzane wzdłuż powierzchni łuku przedmiotu obrabianego.

Automatyczny ciągnik spawalniczy CO2 jest szeroko stosowany w statkach, mostach, lokomotywach, konstrukcjach stalowych, przemyśle petrochemicznym i innych gałęziach przemysłu, odpowiedni do różnych konstrukcji spawalniczych, takich jak: płyty wzmacniające, płyty żebrowe, części krzyżowe spawania, spawanie belek skrzynkowych itp. Jego główne zalety to:

1, Zmniejszenie intensywności pracy i poprawa środowiska pracy;

2, Aby poprawić wydajność pracy, jest 1,5 razy większa niż spawanie ręczne;

3, Unikaj słabej jakości spoiny spowodowanej czynnikami ludzkimi, wskaźnik wad spoin ręcznych wynosi około 20%, a automatyczny ciągnik spawalniczy nie spowoduje wskaźnika wad spawalniczych z powodu sztucznego spawania. Dlatego jego kompleksowa korzyść jest prawie o 200% wyższa niż w przypadku spawania ręcznego;

4, Wysoki stopień automatyzacji w celu zapewnienia stabilności jakości spawania;

5, Prosta i wygodna obsługa, nie wymaga bardzo wykwalifikowanych pracowników technicznych.

Cechy produktu

1, WQ-III to urządzenie do automatycznego spawania wahadłowego, jedno spawanie może uzyskać szerszą spoinę.

2, Prędkość wahadła, zakres wahadła, pozycja środkowa oraz czas przebywania w lewo i w prawo można regulować, odpowiednie dla różnych specyfikacji spoiny.

3, Mały rozmiar, niewielka waga, łatwy w instalacji i przenoszeniu, niewykwalifikowani pracownicy również mogą przeprowadzać spawanie.

4, Zainstalowany jest magnes trwały, aby uniknąć rozłączenia linii spawalniczej podczas spawania.

Środowisko aplikacji

Nadaje się do spawania rur różnych konstrukcji stalowych.

Główne komponenty

Komponenty: urządzenie wahadłowe palnika spawalniczego, suwak, uchwyt palnika spawalniczego, skrzynka sterownicza, panel sterowania i inne akcesoria:

1, Urządzenie wahadłowe: służy do napędzania palnika spawalniczego do spawania wahadłowego

2. Część napędowa: urządzenie napędowe wózka składa się z czterech kół magnetycznych, przekładni śrubowych, łańcuchów i kół łańcuchowych

3, Część suwaka: służy do regulacji położenia palnika spawalniczego, można precyzyjnie dostroić położenie przed i po spawaniu.

4, mocowanie palnika spawalniczego: urządzenie mocujące palnik spawalniczy, może regulować kąt palnika spawalniczego.

5, skrzynka sterownicza: Wszystkie ruchy ciągnika można regulować. Szczegółowe informacje można znaleźć w metodzie obsługi panelu sterowania

Wprowadzenie do panelu sterowania

1, Pokrętło do regulacji prądu i napięcia: Obróć pokrętło zgodnie z ruchem wskazówek zegara, aby zwiększyć wartość (Ciągnik ma dwa wtyki zasilania 3P i 8P, podczas korzystania z wtyczki 3P pokrętło regulacji prądu i napięcia jest nieważne, a następnie należy wyregulować prąd i napięcie podajnika drutu; Pokrętło regulacji prądu i napięcia jest skuteczne podczas korzystania z wtyczki 8P);

2, Pokrętło wyboru spawania/niespawania: pokrętło musi być w pozycji spawania, aby spawać;

3, Podawanie punktowe: ręczne urządzenie do podawania drutu;

4, Przełącznik chodzenia: kontroluje chodzenie i zatrzymywanie samochodu, jeśli przełącznik "spawanie/niespawanie" jest ustawiony w pozycji "niespawanie", otwórz przełącznik chodzenia, ciągnik tylko chodzi bez spawania;

5, Regulacja prędkości chodzenia: pokrętło regulacji prędkości chodzenia ciągnika. Zaleca się regulację prędkości chodzenia ciągnika po włączeniu przełącznika chodzenia;

6, Wybór kierunku chodzenia: wybierz chodzenie w lewo lub w prawo;

7, Przełącznik zasilania i lampka kontrolna: lampka kontrolna świeci po włączeniu zasilania;

8, Część sterowania wahadłem: może regulować prędkość wahadła, zakres wahadła, czas przebywania w lewo i w prawo, pozycję środkową i tryb wahadła;

Parametry produktu

Pozycje			Parametr	Uwaga
Ciągnik	Zasilanie	AC 220V
		Rozmiar	240×330×310 mm	W×L×H
		Waga	16 Kg	W tym kołyszący
		Tryb ruchu	Napęd na cztery koła	Koło magnetyczne
		Prędkość chodzenia	0∼700mm/min
Kontrola	Silnik wahadłowy	DC24V 18RPM
		Regulowany zakres palnika spawalniczego	W górę i w dół
				Przed i po	85mm
				Zakres regulacji kąta pracy	360°
				Zakres regulacji kąta przenoszenia	0°
		Funkcja operacyjna	Tryb wahadła
				Prędkość wahadła	0-10RPM (Wyświetlane ze skalą)
				Zakres wahadła	0-±10° (Wyświetlane ze skalą)
				Regulacja czasu przebywania w lewo i w prawo	0-2S (Wyświetlane ze skalą)
				Centralny zakres ruchu	0-±8°
				Podawanie drutu impulsowego
				Chodzenie start/stop
				Kontrola prądu/napięcia spawania
				Wybór kierunku chodzenia
				Regulacja prędkości chodzenia	0∼1000mm/min (Wyświetlane ze skalą)
				Opcje spawania/niespawania

Instalacja i lista pakowania

A. Przygotowanie do spawania

1, Niezbędne narzędzia do spawania to spawarki i urządzenia do podawania drutu;

2, Wymagane są specjalne kable sterujące (AC 220V). Różne zasilacze spawalnicze wymagają różnych kabli;

3, Wymagane są zbiorniki CO2 do spawania;

4, Automatyczny palnik spawalniczy CO2;

5, Inne niezbędne narzędzia;

B. Metoda podłączenia ciągnika

1, Zainstaluj ciągnik i umieść go na powierzchni roboczej;

2, Zainstaluj drut na tacy podajnika drutu i pociągnij drut do końca palnika;

3, Koniec palnika jest podłączony do podajnika drutu;

4, Zasilanie sterujące jest podłączone do portu 8P panelu sterowania ciągnika;

5, Kabel zasilania sterującego jest podłączony do AC 220;

6, Specjalny kabel sterujący ma cztery złącza, jedno jest podłączone do zasilania 220V, drugie jest podłączone do wózka spawalniczego, a pozostałe dwa odpowiednio do spawarki i maszyny do przenoszenia drutu.

C. Lista pakowania
Nazwa części	Ilość	Jednostka	Uwaga
Chodzący ciągnik spawalniczy	1	Zestaw
Kołyszący nos	1	Zestaw
Linia zasilająca	1	Szt.	Około 10-15 m
Kabel sygnałowy palnika spawalniczego	1	Szt.	Około 0,5 m
Linia sygnałowa wahadła	1	Szt.	Około 0,5 m
Specyfikacja	1	Szt.
Narzędzie z gniazdem sześciokątnym	1	Zestaw

Zdjęcia produktów

Wincoo Engineering Co., Ltd (WINCOO) zajmuje się dostarczaniem najbardziej odpowiednich rozwiązań/sprzętu dla klientów, producentów, firm EPC/C w zakresie produkcji rur, budowy zbiorników, budowy rurociągów, przemysłowych linii produkcyjnych, projektów czystej energii i innych obszarów przemysłowych.

Nasze usługi i mocne strony
Mamy możliwość dostarczania wykonalnych rozwiązań, aby pomóc klientom w uzyskaniu krótszego czasu realizacji projektu, mniejszych kosztów roboczogodzin i wyższej wydajności metody budowy/produkcji oraz lepszej jakości podczas fazy składania ofert na projekt.

W oparciu o dostępność obiektu/miejsca klienta, jesteśmy w stanie zbadać/zaprojektować i przedstawić dopasowane konfiguracje w harmonogramie projektu, jakości, kosztach i produktywności, aby zagwarantować, że tempo produkcji jest zgodne z wymaganiami projektu.

Aby wesprzeć realizację projektu, jesteśmy zawsze gotowi do pracy jako strażak, aby zapewnić szybkie dostawy materiałów projektowych z różnych materiałów eksploatacyjnych, narzędzi, sprzętu/maszyn do specjalnych towarów. Z elastycznością, z przyjemnością działamy również jako agent zaopatrzeniowy w Chinach, aby poszukiwać wymaganych zasobów zaopatrzeniowych.
