Obróbka materiału / metalu:	Stal węglowa, stal nierdzewna	Warunki:	Nowy
Rodzaj maszyny:	Maszyna do gięcia rur	Promień gięcia (mm):	76,2 - 711.2
Maks. kąt gięcia (Deg):	90	Precyzja gięcia (stopnie):	0.5
Automation:	Automatic	Rok:	2023
Moc (kW):	160	Masę (kg):	2000
Gwarancja:	1 rok	Wykorzystane branże:	Zakład Produkcyjny, Roboty Budowlane
Kluczowe punkty sprzedaży:	Konkurencyjna cena	Showroom Location:	None
Rodzaj wprowadzania do obrotu:	Nowy produkt 2022	Sprawozdanie z badania maszyny:	Zapewnione
Inspekcja wychodząca wideo:	Zapewnione	Gwarancja podstawowych komponentów:	1 rok
Core Components:	Motor, Pump, Engine	Nazwa produktu:	Maszyna do gięcia rur
Zapewnione usługi posprzedażowe:	Wsparcie online	Zastosowanie:	Maszyny do budowy rurociągów
słowa kluczowe:	Rury giętarki hydrauliczne

Obróbka materiału / metalu:	Stal węglowa, stal nierdzewna
Warunki:	Nowy
Rodzaj maszyny:	Maszyna do gięcia rur
Promień gięcia (mm):	76,2 - 711.2
Maks. kąt gięcia (Deg):	90
Precyzja gięcia (stopnie):	0.5
Automation:	Automatic
Rok:	2023
Moc (kW):	160
Masę (kg):	2000
Gwarancja:	1 rok
Wykorzystane branże:	Zakład Produkcyjny, Roboty Budowlane
Kluczowe punkty sprzedaży:	Konkurencyjna cena
Showroom Location:	None
Rodzaj wprowadzania do obrotu:	Nowy produkt 2022
Sprawozdanie z badania maszyny:	Zapewnione
Inspekcja wychodząca wideo:	Zapewnione
Gwarancja podstawowych komponentów:	1 rok
Core Components:	Motor, Pump, Engine
Nazwa produktu:	Maszyna do gięcia rur
Zapewnione usługi posprzedażowe:	Wsparcie online
Zastosowanie:	Maszyny do budowy rurociągów
słowa kluczowe:	Rury giętarki hydrauliczne

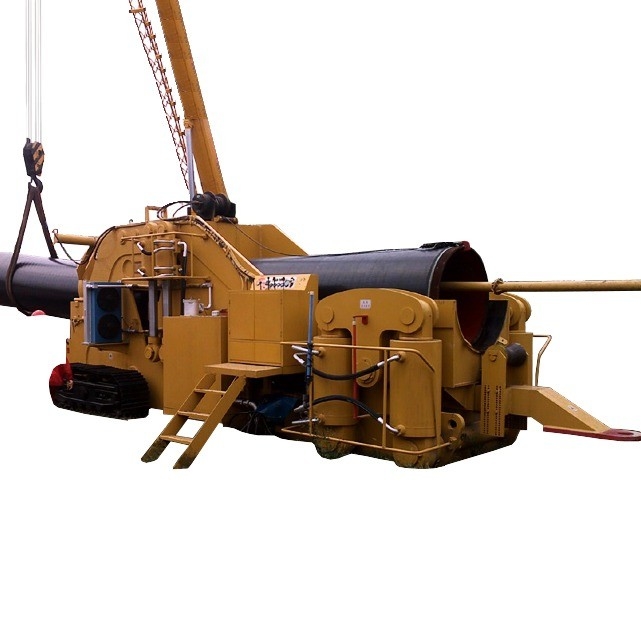

2023 Hydrauliczna giętarka do rur i profili na zimno dla efektywności budowy rurociągów

WINCOO ENGINEERING CO.,LTD

Hydrauliczna giętarka do rur na zimno składa się głównie z zewnętrznego wspornika, dolnej matrycy, siedziska pozycjonującego, klina, siłownika hydraulicznego, giętarki do rur, ramy podtrzymującej rury, elektrowni i tak dalej.

Główny komponent produktu

I. Cechy i zalety hydraulicznej giętarki do rur na zimno.

Przeprowadź optymalizację dużych danych na siłowniku hydraulicznym giętarki do rur na zimno. Aby skrócić prędkość gięcia giętarki do rur na zimno, precyzyjnie oblicza się skok roboczy siłownika hydraulicznego i wyraźnie poprawia się prędkość gięcia. Eksperyment teoretyczny może zaoszczędzić 10% czasu podczas gięcia rury na zimno o około 10°. Popraw wydajność pracy.

1, Aby poprawić prędkość gięcia, specjalnie wykonano zawór sterujący pracą importowany z Włoch o dużym natężeniu przepływu (około 400 litrów na minutę). Wydłużona żywotność.

2, Silnik, siłownik hydrauliczny i inne części są produkowane przez profesjonalnych producentów w Chinach i za granicą.

II. Charakterystyka i zalety elektrowni

Niezależna elektrownia

1, Konstrukcja części zasilającej jednoczęściowej giętarki do rur na zimno jest stosunkowo wąska. Podczas konserwacji silnika usunięcie filtra oleju i filtra oleju napędowego jest skomplikowane ze względu na małą szczelinę między różnymi częściami. Niezależna elektrownia jest bardzo wygodna w codziennej konserwacji ze względu na dużą szczelinę między różnymi częściami.

2, Aby zapewnić operatorowi środowisko pracy o niskim poziomie hałasu, część zasilająca została zaprojektowana jako typ niezależny, który może znajdować się z dala od silnika głównego, a szybkozłącze służy do połączenia z silnikiem głównym. Jednocześnie jest to wygodne w transporcie giętarki do rur na zimno.

3, Temperatura robocza obwodu oleju hydraulicznego giętarki do rur wynosi od -30 ºC do 50ºC. Środowisko budowlane o wysokiej temperaturze spowodowało niedogodności w długotrwałej budowie gięcia na zimno rur, co łatwo powoduje wzrost temperatury oleju i przyspieszone starzenie się elementów hydraulicznych, co poważnie wpłynęło na żywotność sprzętu. Chłodnica źródła zasilania musi mieć wystarczającą zdolność rozpraszania ciepła. Dlatego konstrukcja specjalnego urządzenia chłodzącego, efekt rozpraszania ciepła jest dwukrotnie większy niż w przypadku zwykłej chłodnicy i zainstalowano czujnik temperatury, realizacja automatycznej kontroli temperatury. Upewnij się, że giętarka do rur na zimno może działać przez długi czas bez zatrzymywania się. Poprawiona wydajność pracy.

4, Dodano urządzenie do podgrzewania oleju hydraulicznego

Podczas budowy giętarki do rur na zimno w środowisku o niskiej temperaturze, ze względu na niską temperaturę oleju hydraulicznego, system cyrkulacji podgrzewania jest tworzony za pomocą chłodnicy silnika, dzięki czemu temperatura oleju hydraulicznego szybko wzrasta, czas podgrzewania sprzętu jest zwiększony, a sprzęt wchodzi w stan roboczy z wyprzedzeniem.

5, Filtr ssący oleju i filtr powrotny oleju są zainstalowane na skrzynce hydraulicznej elektrowni, a urządzenie ostrzegawcze do czyszczenia i wymiany elementu filtrującego filtra oleju hydraulicznego jest zainstalowane. Może monitować operatora o terminowe wykonywanie prac konserwacyjnych.

III, Charakterystyka i zalety trzpienia hydraulicznego

Trzpień hydrauliczny został zoptymalizowany i ulepszony. Nie wpływając na jakość normalnego zgięcia, został skrócony i zoptymalizowany, aby zmniejszyć ogólną wagę i znacznie przedłużyć żywotność mechanizmu jezdnego. Poprawiona wydajność pracy.

Parametry produktu

Model

HGCB0620

HGCB1630

HGCB2840

HGCB3648

HGCB4856

Zakres gięcia

6"~20"

16"~30"

20"~32"

28"~40"

36"~48"

48"~56"

Rodzaj rury

Ma zastosowanie do gięcia rur gwintowanych, rur prostych, rur bezszwowych, wewnętrznej warstwy antykorozyjnej i polietylenowej zewnętrznej
rury stalowej antykorozyjnej bez uszkadzania warstwy antykorozyjnej rury stalowej.

Temperatura pracy

-30ºC~+50ºC

Moc silnika

46kW

77 kW

118 kW

132 kW

160 kW

Cylinder olejowy

2-220×160

2-280×220

4-320×230

4-360×250

4-450×560

6-360×560

Cylinder podnoszący

2-180×63

2-200×80

4-220×90

4-250×100

4-280×200

Napięcie wciągarki hydraulicznej

1.5T

12T

Instalacja w terenie

Zainstalowany tor jest w pełni uszczelniony i nasmarowany, bezobsługowy, szczególnie odpowiedni do pracy w zimne dni. Po
długotrwałym przechowywaniu, może być używany natychmiast, bez dodatkowych prac konserwacyjnych.

Konstrukcja modułowa

Wymiary (dł.*szer.*wys.) mm

4450×2180×2175

6700×2520×2700

8400×3000×2800

8850×3180×3000

9800×3335×3235

Parametr maszyny
8566×3190×3500

Parametr stacji hydraulicznej
4300×2280×2760

Cechy produktu

1, Głównym hydraulicznym źródłem zasilania jest silnik Deutz, pompa hydrauliczna i silnik hydrauliczny, które są znane w Chinach marki HUADE.

2, Mechanizm roboczy przyjmuje części montażowe importowane z Włoch, które są lekkie i elastyczne w działaniu oraz precyzyjne w sterowaniu, zapewniając w ten sposób precyzyjne gięcie rury stalowej

3, Trzpień przyjmuje pełną kontrolę hydrauliczną, dwukątną strukturę klina stalowego i miękką strukturę zewnętrznie, aby skutecznie zapewnić, że wewnętrzna warstwa antykorozyjna rury stalowej nie jest uszkodzona. Jego zasada działania polega na wykorzystaniu powierzchni klina i napędu hydraulicznego, aby szybko go podnieść i spełnić wymagania dotyczące gięcia rury stalowej. Część jezdna trzpienia ma na celu wykorzystanie pomocniczej mocy hydraulicznej do napędzania silnika hydraulicznego w celu zapewnienia płynnego chodzenia rdzenia opony w rurze stalowej.

4, Hydrauliczna maszyna do rur na zimno dostarczana przez naszą firmę odnosi się do zalet podobnych produktów w kraju i za granicą, o rozsądnej konstrukcji, zwartej konstrukcji, sterowalności i wysokiej wydajności pracy. Jest to niezbędne narzędzie do przetwarzania i produkcji gięcia na zimno dużych rurociągów.

5, Cała maszyna przyjmuje wysokiej jakości sprzęt zasilający i urządzenie napędu hydraulicznego, które ma doskonałą wydajność, niezawodną jakość i może dostosować się do trudnych warunków budowlanych.

Zdjęcia produktów

Wincoo Engineering Co., Ltd (WINCOO) zajmuje się dostarczaniem najbardziej odpowiednich rozwiązań/sprzętu dla klientów, producentów, firm EPC/C w zakresie produkcji rur, budowy zbiorników, budowy rurociągów, przemysłowych linii produkcyjnych, projektów czystej energii i innych dziedzin przemysłu.

Nasze usługi i mocne strony
Mamy możliwość dostarczania wykonalnych rozwiązań, aby pomóc klientom w uzyskaniu krótszego czasu realizacji projektu, mniejszych kosztów roboczogodzin i wyższej wydajności metody budowy/produkcji oraz lepszej jakości podczas fazy składania ofert na projekt.

W oparciu o dostępność obiektu/przestrzeni na miejscu klienta, jesteśmy w stanie zbadać/zaprojektować i przedstawić dopasowane konfiguracje w harmonogramie projektu, jakości, kosztach i produktywności, aby zagwarantować, że tempo produkcji jest zgodne z wymaganiami projektu.

Aby wesprzeć realizację projektu, jesteśmy zawsze gotowi do pracy jako strażak, aby zapewnić natychmiastowe dostawy materiałów projektowych z różnych materiałów eksploatacyjnych, narzędzi, sprzętu/maszyn do specjalnych towarów. Z elastycznością, z przyjemnością działamy również jako agent zaopatrzenia w Chinach, aby poszukiwać wymaganych zasobów zaopatrzenia.
