Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników

Szczegóły produktu

Miejsce pochodzenia: Jiangsu, Chiny

Nazwa handlowa: WINCOO

Warunki płatności i wysyłki

Cena: $6,500.00/sets 1-99 sets

Szczegóły pakowania: Karton

Możliwość Supply: 3000 zestawów/zestawy miesięcznie

Uzyskaj najlepszą cenę
Podkreślić:
Wykorzystane branże:
Zakład Produkcyjny, Roboty Budowlane
Lokalizacja salonu:
Żadnego
Inspekcja wychodząca wideo:
Zapewnione
Sprawozdanie z badania maszyny:
Zapewnione
Rodzaj wprowadzania do obrotu:
Nowy produkt 2020
Gwarancja podstawowych komponentów:
1 rok
Podstawowe składniki:
Silnik
Warunki:
Nowy
Czas formowania:
Standard
Tryb spawania:
TIG/MIG/MAG/SAW (opcjonalnie)
Średnica spawania:
80mm
Wymiary:
245*520*290 mm
Użycie:
Spawanie szwu zbiornika
napięcie:
220 V
Gwarancja:
1 rok
Kluczowe punkty sprzedaży:
Automatyczne
Masę (kg):
10,4 kg
Moc (kW):
4
Nazwa produktu:
Maszyna do spawania zbiorników
Zastosowanie:
Konstrukcja zbiornika
Tryb pracy:
Spawacz samochodowy
Metoda spawania:
Spawanie mag
Kolor:
Klient
Materiał spawalniczy:
Aluminium stali nierdzewnej ze stali węglowej
Wykorzystane branże:
Zakład Produkcyjny, Roboty Budowlane
Lokalizacja salonu:
Żadnego
Inspekcja wychodząca wideo:
Zapewnione
Sprawozdanie z badania maszyny:
Zapewnione
Rodzaj wprowadzania do obrotu:
Nowy produkt 2020
Gwarancja podstawowych komponentów:
1 rok
Podstawowe składniki:
Silnik
Warunki:
Nowy
Czas formowania:
Standard
Tryb spawania:
TIG/MIG/MAG/SAW (opcjonalnie)
Średnica spawania:
80mm
Wymiary:
245*520*290 mm
Użycie:
Spawanie szwu zbiornika
napięcie:
220 V
Gwarancja:
1 rok
Kluczowe punkty sprzedaży:
Automatyczne
Masę (kg):
10,4 kg
Moc (kW):
4
Nazwa produktu:
Maszyna do spawania zbiorników
Zastosowanie:
Konstrukcja zbiornika
Tryb pracy:
Spawacz samochodowy
Metoda spawania:
Spawanie mag
Kolor:
Klient
Materiał spawalniczy:
Aluminium stali nierdzewnej ze stali węglowej
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO) zajmuje się dostarczaniem najbardziej odpowiednich rozwiązań/sprzętu dla klientów, producentów, firm EPC/C w zakresie produkcji rur, budowy zbiorników, budowy rurociągów, przemysłowych linii produkcyjnych, projektów energii odnawialnej i innych dziedzin przemysłu.
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 0
Prosta, niedroga i łatwa w użyciu spawarka do szyn prostych lub elastycznych do spawania zbiorników.
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 1

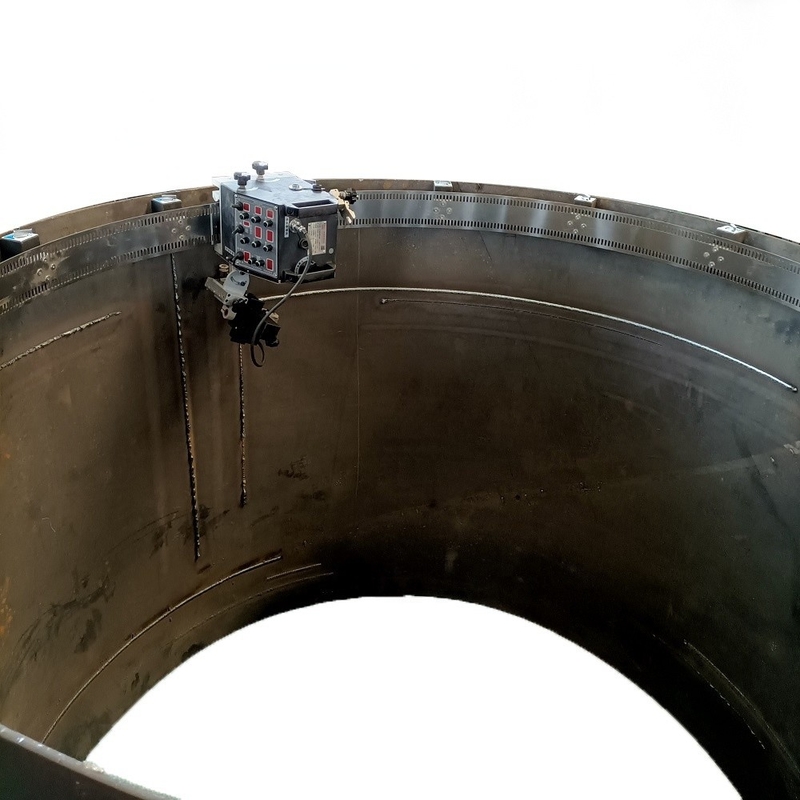

Elastyczne szyny prowadzące
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 2
Proste szyny prowadzące

Cechy produktu

I. Cechy spawania produktu
1, Wyposażony w 5 rodzajów technik obsługi spawania, doskonała symulacja obsługi ręcznej, jednolity wygląd spoiny, szybszy i bardziej stabilny.
2, Regulacja szerokości spoiny w zakresie 0-30 mm, może być dostosowana do wszystkich rodzajów cienkich i grubych blach.
3, Regulacja szerokości spoiny w zakresie 0-30 mm, może być dostosowana do wszystkich rodzajów cienkich i grubych blach.
4, Maszyna może realizować wszelkiego rodzaju spawanie przerywane w odległości, długość i prędkość można regulować dowolnie.
5, Maszyna może zademonstrować trajektorię spawania bez zapłonu, wygodna i intuicyjna.
6, Panel sterowania jest w pełni cyfrowy, łatwy do regulacji i rejestrowania danych, z funkcją pamięci, automatyczne przywracanie ostatniego
danych przy następnym użyciu.
7, Automatyczne zatrzymanie po spawaniu, ograniczony styk zatrzymania jest ustawiony w dwóch kierunkach ruchu maszyny, punkt styku jest umieszczony z wyprzedzeniem na końcu spoiny, automatyczne zatrzymanie w punkcie, aby zapobiec przespawaniu.

II. Zaprojektowane cechy produktu
1, Szyna ślizgowa maszyny przyjmuje szynę liniową specjalnie używaną do zaawansowanych obrabiarek, która ma zerowy luz roboczy, płynną pracę, brak zacięć, brak deformacji i wyższą integralność maszyny.
2, Wszystkie kierunki maszyny są regulowane za pomocą śruby o wysokiej precyzji, szybciej, stabilniej i dokładniej.
3, Wszystkie części są przetwarzane przez zaawansowane obrabiarki CNC, co znacznie poprawia dokładność i trwałość.
4, Cały proces natryskiwania w wysokiej temperaturze + utlenianie aluminium, dzięki czemu ogólny wygląd maszyny jest na wyższym poziomie.
5, Wyposażony w specjalny robot spawalniczy, jakość spawania jest lepsza i bardziej stabilna.

III. Ogólne cechy produktu
1, Maszyna ma zintegrowaną konstrukcję, jest łatwa w użyciu, jednocześnie redukując wszelkiego rodzaju nieuporządkowane zewnętrzne linie sterowania, skutecznie zapobiega uszkodzeniom linii i sterowania, sprawia, że środowisko pracy jest bardziej zwięzłe.
2, Wydłużone magnetyczne siedzisko na szynie zmniejsza wagę i liczbę przełączników z tą samą siłą ssania, co ułatwia instalację nawet kobiecie.
3, Konstrukcja specjalnej płyty łączącej do końca szyny jest godna uwagi. Śruba jest używana w kierunku do przodu, co może połączyć dwie lub więcej szyn w dłuższą całość. Odwrotne użycie śruby może sprawić, że szyna będzie szybka, dokładna i zachodzi na siebie, dzięki czemu długość cyklu jest nieskończona.
4, Napęd i sterowanie maszyny przyjmują napięcie AC 20 V, bezpieczniejsze.
5, Profesjonalny uchwyt spawalniczy używany przez tę maszynę może być dostosowany do różnych złączy uchwytu spawalniczego, bez względu na to, czy używasz innej spawarki, może być używany idealnie.
6, Maszyna jest wyposażona w skrzynkę narzędziową, która jest oryginalnym dziełem naszej firmy. Skrzynka narzędziowa jest łatwa w użyciu i trwała. Niektóre niezbędne małe narzędzia są przechowywane w skrzynce narzędziowej, co może skrócić czas wyszukiwania narzędzi przez użytkowników i poprawić wydajność pracy. Jest wyposażona w: bezpiecznik, dyszę przewodzącą uchwytu spawalniczego, wszelkiego rodzaju klucze kątowe wewnętrzne, linijkę skrzynkową, notatnik, długopis itp. Po wyregulowaniu idealnej spoiny rejestrowane są parametry spoiny, napięcie i prąd spawarki oraz różne parametry na panelu sterowania maszyny. Gdy następnym razem napotkasz tę samą spoinę, wprowadź parametry i idealną kopię spoiny.
7, Elastyczny i wygodny w użyciu, niespawacz może spawać idealną spoinę, jedna osoba może obsługiwać więcej niż jedną maszynę jednocześnie, znacznie obniżając koszty pracy, poprawiając jakość spoiny, poprawiając wydajność pracy.
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 3
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 4
Parametr produktu
Pozycje
Parametr
Uwagi
Typ szyny prostej
Typ szyny miękkiej
Zewnętrzne źródło zasilania
AC 220V 50/60 Hz
Trzyotworowy
Zasilanie robocze
AC 20V
Użycie każdego sterownika
Wymiary
245*520*280cm
245*520*290cm
Długość*szerokość*wysokość
Waga
8,6 kg
10,4 kg
Główny host
Typ szyny
Prowadnica ruchu liniowego
Samonastawne elastyczne szyny ślizgowe
Tryb napędu
Napęd zębaty
Napęd zębatkowy
Prędkość spawania
0~1650mm/min
Najszybciej
Najcieńsza grubość płyty adsorpcyjnej
3mm
Metal przyciągany magnetycznie
Zakres regulacji uchwytu spawalniczego
65mm
Inching w górę i w dół
80mm
Inching w lewo i w prawo
+ -60°
Kąt kołysania
+ -25°
Kąt marszu
Zatrzymaj w lewo, zatrzymaj w prawo
Forma kołysania
Funkcja operacyjna
0-100mm/min
Prędkość kołysania
0-2,5s
Czas przebywania w lewo i w prawo
+-14mm
Szerokość kołysania
+-5mm
Centrum kompensacji
Procedura instalacji
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 5

Instalacja szyny prostej: Krok 1

* Użyj sześciu śrub z gniazdem sześciokątnym M4*12, aby zainstalować trzy zestawy siedzisk magnetycznych na szynie. Zauważ, że uchwyt magnesu jest w kierunku paska magnetycznego. Szyna jest zmontowana. Kolejny zestaw szyn można podłączyć do płyty łączącej końcowej w celu nieskończonego obiegu.
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 6

Krok 2

* Zainstaluj robota spawalniczego od jednego końca szyny do szyny. Zauważ, że sprzęgło jezdne jest w pozycji otwartej. Sprzęgło jest w pozycji zamkniętej podczas użytkowania.
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 7

Instalacja elastycznej szyny: Krok 1

* Zainstaluj trzy zestawy magnesów na trzech pozycjach magnesów na środku szyny za pomocą 12 śrub z łbem płaskim M6*16 i dokręć je.
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 8

Krok 2

* Zwolnij sprzęgło szyny, zainstaluj robota spawalniczego na szynie, zamknij sprzęgło, a host może normalnie chodzić podczas użytkowania.
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 9

Krok 3

* Zainstaluj płytę dociskową, ultra-cienki płaski podkład i miękką szynę na aluminiowym bloku magnesu za pomocą trzech śrub płaskich M6*16, dokręć i zmontuj szynę. Drugi zestaw końców szyn można włożyć pod płytę dociskową w celu bezprzewodowej cyrkulacji.
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 10

Krok 4

* Dostosuj zewnętrzne urządzenie pomocnicze do rozsądnej wysokości i utrzymuj wspornik ślizgowy na częściach spawalniczych podczas spawania, co może skutecznie zapobiegać wysokości uchwytu spawalniczego lub wstrząsom.
Główny komponent
Nr
Pozycje
Konfiguracja
Ilość
Uwagi
1
Korpus maszyny
System ruchu
1 zestaw
Napęd do jazdy
Oscylator
1 zestaw
Huśtawka
System kontroli
1 zestaw
Przełącznik podróży
2 zestawy
Automatycznie zatrzymuje spawanie w określonej pozycji
Elastyczna szyna/szyny
2 szt.
1,5 m * 2 zestawy
Uchwyt magnesu
8 zestawów
4 zestawy/szt.
2
Zasilanie spawalnicze
Transformatory, bezpieczniki itp.
1 zestaw
AC220V do AC20V
3
Źródło zasilania spawalniczego
MIG 500
1 zestaw
W tym 5-metrowy kabel sterujący, kabel uziemiający 1,5, 3-metrowy kabel spawalniczy i uchwyt uchwytu oraz palnik spawalniczy, podajnik drutu i miernik gazu
4
Kabel spawalniczy i uchwyt uchwytu
5 metrów
1 zestaw
Specjalny uchwyt spawalniczy do spawania automatycznego
5
Części zamienne
Bezpiecznik
5 szt.
1A
Części zamienne
Dysza przewodząca palnika spawalniczego
2 szt.
Φ1.0、Φ1.4 z każdym
6
Zestaw narzędzi
Klucz z gniazdem sześciokątnym
4 szt.
Rozmiar 3、4、5、6 każdy
Certyfikat kwalifikacji
1 szt.
Instrukcja
1 szt.
Zdjęcia produktów
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 11
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 12
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 13
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 14
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 15
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 16
Standardowy czas formowania Maszyna do spawania wzdłużnego szwu do maszyn do budowy zbiorników 17
