HK-100S Elastyczny tor jezdny do spawania rur i zbiorników z uchwytem palnika oscylacyjnego
I. Opis produktu
Trak HK-100S to urządzenie automatyczne. Pozwala uzyskać szerszy spaw po jednokrotnym spawaniu. Jest bardzo odpowiedni do spawania łukowego, którego średnica wynosi ponad 750 mm. Można regulować prędkość oscylacji, kąt oscylacji, przesunięcie środka i czas zatrzymania w lewo i w prawo. Nadaje się do różnych spoin. Największa prędkość to 1250 mm/min na stanowisku bez spawania.
Automatyczny wózek spawalniczy CO2 jest szeroko stosowany w przemyśle stoczniowym, mostowym, lokomotywowym, stalowych konstrukcjach, petrochemicznym i innych. Nadaje się do spawania różnych konstrukcji spawalniczych, takich jak żebra, żebra, przekroje poprzeczne, belki skrzynkowe itp. Jego główne zalety to:
Zmniejszenie nakładu pracy i poprawa środowiska pracy
Poprawa wydajności pracy, 1,5 raza w porównaniu ze spawaniem ręcznym
Unikanie słabej jakości spawania spowodowanej czynnikami ludzkimi, ogólna ręczna obsługa wskaźnika wadliwości na poziomie około 20%, a zastosowanie automatycznego wózka spawalniczego nie powoduje wskaźnika wadliwości spawania, więc jego kompleksowe korzyści w porównaniu ze spawaniem ręcznym wzrosły o prawie 200%
Wysoki stopień automatyzacji zapewniający stabilność jakości spawania
Niewykwalifikowani pracownicy mogą go szybko podnieść
II. Parametry techniczne | 1 | Waga | 8,4 kg (w tym wig-wag) |
| 2 | Rozmiar | 430 mm × 280 mm × 290 mm |
| 3 | Zasilanie | DC 24V |
| 4 | Silnik oscylacyjny | DC 24V |
| 5 | Napęd | Napęd przekładni łańcuchowej |
| 6 | Prędkość chodzenia | 50~1250 mm/min |
| 7 | Zakres palnika | Góra i dół | 40 mm |
| Lewo i prawo | 120 mm |
| Zakres regulacji kąta pracy | ±60° |
| Zakres regulacji kąta biegu | 10° |
| 8 | Funkcje | Kierunek chodzenia | Przód i tył |
| Prędkość oscylacji | 0~100 |
| Czas zatrzymania w lewo i czas zatrzymania w prawo | 0~2,5 s |
| Kąt oscylacji | ±15° |
| Odległość przesunięcia | 0~±8° |
| Parametr spawania |
| Średnica drutu spawalniczego | Φ1,2 mm | Φ1,4 mm | Φ1,6 mm |
| Prąd (A) | Spawanie w dół | 120-300 | 150-380 | 180-430 |
| Spawanie pachwinowe licowe | 120-280 | 150-320 | 180-380 |
| Spawanie poziome | 120-280 | 150-300 | 180-330 |
| Napięcie (U) | U=14+0,051 300A poniżej U=0,041+16±1,50 powyżej 300A U=0,041+20±2,0 |
| Odległość między dyszą a przedmiotem obrabianym (H) | Poniżej 200A: H=10~15mm 200~350A H=15~20mm 350~500A H=20~25mm |
| Długość wysunięcia spoiny (L) | Długość wynosi około 10-krotności średnicy drutu spawalniczego. Jest to L=10d |
III. Główne cechy
1), Ten wózek spawalniczy jest urządzeniem automatycznym, a szeroki spaw można uzyskać za pomocą jednego spawania. Szczególnie nadaje się do spawania materiału łukowego (rury) o promieniu większym niż 900 mm.
2), Prędkość oscylacji, kąt oscylacji, pozycja przesunięcia środka i czas przebywania w lewo i w prawo można regulować, odpowiednie dla różnych specyfikacji przejścia spawalniczego. Maksymalna prędkość chodzenia wózka wynosi 1250 mm/min w stanie niespawania.
Ø Uwaga: Samoochronny wyłącznik pętli spawarki musi być zamknięty OFF podczas ustawiania i spawania, ponieważ spawarka w osłonie gazowej wózka spawalniczego jest stałym numerem komunikacyjnym, a spawanie nieuchronnie pozostawia końce resztkowe. Jeśli ustawisz na ON, wózek spawalniczy przestanie się poruszać, ale łuk nie zgaśnie.
3), Magnes jest włączany/wyłączany, co jest wygodne do czyszczenia żelaznych śmieci i przesuwania wózka. Tor jest kontrolowany, aby uniknąć wózka z linii spawalniczej.
4), Zapewnione jest urządzenie łukowe, a zakres regulacji czasu zbierania łuku wynosi 0-7s.
5), Wózek jest wyposażony w indukcyjny wyłącznik zatrzymania. Wózek może zatrzymać się automatycznie po spawaniu, co jest wygodne dla jednego pracownika do obsługi wielu urządzeń jednocześnie.
6), Montaż i demontaż wózka i toru są kontrolowane przez specjalne urządzenie, które jest bardzo wygodne w obsłudze
7), Mały rozmiar, niewielka waga, łatwy do przenoszenia i instalacji, niewykwalifikowani pracownicy również mogą przeprowadzać spawanie.
IV. Lista pakowania | Zawartość standardowego pakietu jest pokazana poniżej. Sprawdź je dokładnie przed montażem maszyny. |
| 1 | Kompletna maszyna | 1 zestaw |
| 2 | Szyna prosta (1,8 m) | 1 zestaw |
| 3 | Standardowy przewód zasilający (16M) | 1 zestaw |
| 4 | Bezpiecznik (2A) | 2 zestawy |
| 5 | Klucz sześciokątny | 1 szt. |
| 6 | Instrukcja obsługi, Certyfikat kwalifikacji | 1 szt. każdy |
V. Komponent produktu
HK-100S składa się z korpusu, obudowy sterującej, bloków ślizgowych X-Y, uchwytu palnika, koła prowadzącego i toru prostego.
1, Korpus: Jest to urządzenie napędowe, które obejmuje silnik, planetarną skrzynię redukcyjną, koło napędowe i koło torowe.
2, Obudowa sterująca: Do sterowania ruchem wózka. Zapoznaj się z instrukcją panelu sterowania.
3, Urządzenie krzyżowe: Możesz go użyć w procesie spawania prostego (takiego jak obudowa kontenera), aby wyregulować położenie palnika w przypadku przesuwania toru.
4, Bloki ślizgowe do przycinania X-Y: Wygodne do regulacji palnika w górę i w dół lub w lewo i w prawo.
5, Urządzenie oscylacyjne: Do wykonywania różnych modeli spawania.
6, Uchwyt palnika: Może trzymać palnik i łatwo regulować kąt palnika. Uwaga: Nie wolno trzymać sekcji przewodzącej, co może prowadzić do zwarcia lub porażenia prądem.
7, Gniazdo wtykowe źródła: Jest to gniazdo wtykowe zewnętrznego kabla elektrycznego, które jest połączone z przewodem uziemiającym. To gniazdo wtykowe odpowiada za połączenie wózka z podajnikiem i zasilanie systemu. (Na końcu kabla znajdują się dwa rozgałęzienia, z których jedno służy do podłączenia podajnika; drugie służy do podłączenia źródła.)
- Pokrętło ręczne: Służy do przesuwania tej maszyny. Proszę trzymać go w pełni.
- Pokrętło ręczne włącz/wyłącz i pokrętło ręczne demontażu.

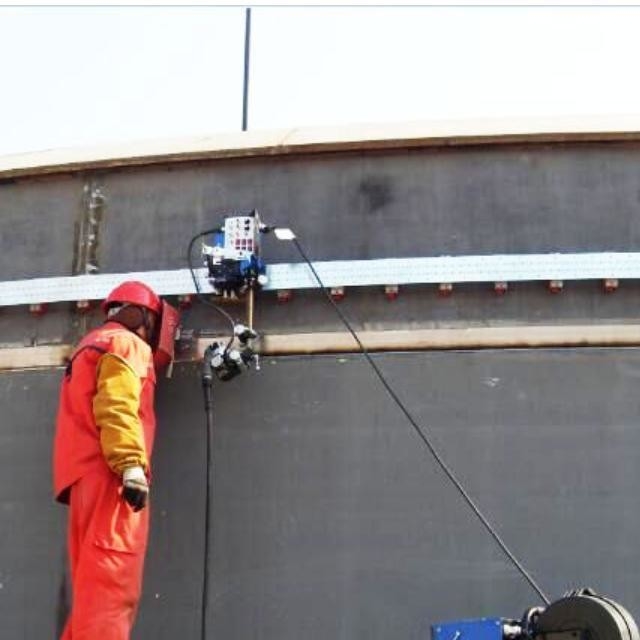

8, Tor z taśmy stalowej: Jest wyposażony w magnes trwały, aby tor pochłaniał się do prac, aby spełnić różne potrzeby spawalnicze. Jest bardzo odpowiedni do spawania łukowego, którego średnica wynosi ponad 750 mm.
9, Magnes: Silny magnes włącz/wyłącz. Jeśli chcesz przesunąć tor, obróć wszystkie przełączniki magnetronowe „OFF”.
10, Wspornik kabla: Możesz go użyć do przenoszenia kabla, aby zmniejszyć obciążenie maszyny oscylacyjnej.
11, Palnik: Użytkownik może wybrać palnik prosty lub palnik gięty.
VI. Zdjęcie konstrukcyjne
