Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Urządzenia do tworzenia warstw rur o dużej prędkości, Sprzęt do tworzenia warstw rur 70 ton, Maszyna do tworzenia warstw rur o dużej prędkości


Warunki:	Nowy	Gwarancja:	1 rok
Applicable Industries:	Manufacturing Plant, Construction works	Masę (kg):	22000
Lokalizacja salonu:	Żadnego	Inspekcja wychodząca wideo:	Zapewnione
Sprawozdanie z badania maszyny:	Zapewnione	Rodzaj wprowadzania do obrotu:	Produkty zwykłe
Gwarancja podstawowych komponentów:	1 rok	Podstawowe składniki:	PLC, silnik, silnik, pompa
UNIQUE SELLING POINT:	High operating efficiency	Product name:	Pipelayer
Zastosowanie:	Maszyny do budowy rurociągów	After-sales Service Provided:	VIDEO SUPPORT

Warunki:	Nowy
Gwarancja:	1 rok
Applicable Industries:	Manufacturing Plant, Construction works
Masę (kg):	22000
Lokalizacja salonu:	Żadnego
Inspekcja wychodząca wideo:	Zapewnione
Sprawozdanie z badania maszyny:	Zapewnione
Rodzaj wprowadzania do obrotu:	Produkty zwykłe
Gwarancja podstawowych komponentów:	1 rok
Podstawowe składniki:	PLC, silnik, silnik, pompa
UNIQUE SELLING POINT:	High operating efficiency
Product name:	Pipelayer
Zastosowanie:	Maszyny do budowy rurociągów
After-sales Service Provided:	VIDEO SUPPORT

70 ton sprzętu wysokich prędkości do podnoszenia rur

WINCOO ENGINEERING CO., LTD.

Wincoo Engineering Co., Ltd (WINCOO) zajmuje się dostarczaniem najodpowiedniejszych rozwiązań / sprzętu dla klientów, producentów, firm EPC / C w zakresie produkcji rur, budowy zbiorników,budowa rurociągów, linii produkcyjnych przemysłowych, projektów w zakresie czystej energii i innych dziedzin przemysłu.

Rurociąg HGY jest wykorzystywany głównie do operacji podnoszenia rurociągów w budowie rurociągów, takich jak transport rurociągów, układanie rurociągów, montaż i wykop.Podwozie rurociąg jest specjalnym podwoziem hydraulicznym dla opracowanych na podstawie dojrzałej technologii podwozia koparkiSystem poruszania przyjmuje tryb przesyłki hydrostatycznej, z niewielkim wpływem na uruchomienie i zatrzymanie, i może realizować kierowanie in situ; system podnoszenia przyjmuje pełną przesyłkę hydrauliczną,o stabilnej przenośności i dobrej wydajności mikro ruchuW porównaniu z tradycyjnym bulldozerem ma oczywiste zalety techniczne i zastosowania.

HGY Pipelayer może przystosować się do środowiska pracy o temperaturze - 20 °C ~ + 50 °C, wysokości poniżej 3000 m, środowiska z mniej niż 5% piasku i pyłu w powietrzu i wszelkiego rodzaju pogody, takiej jak deszcz,śnieg i mgła; być w stanie bezpiecznie i niezawodnie pracować na rampie 30°.
Rurociąg HGY ma rozsądną konstrukcję, kompaktową strukturę, łatwą wysyłkę, transfer i transport i może spełniać wymagania
Wymagania dotyczące transportu kolejowego i samodzielnego transportu przyczep płaskich.

1Chassis Ass.
2Podnoszący tyłek
3Taksi, dupku.
4- Motorowy tyłek.
5Counterweight Ass
6System hydrauliczny

Parametry produktu

Model					HGY20	HGY40	HGY70	HGY90
Maksymalna zdolność podnoszenia					25 t	45.7t	70 t	90 t
Nominalna zdolność podnoszenia					21.25t	38.25t	59.5t	76.5t
Masa robocza (ok.)					22t	35t	49 t	55t
Wymiar zarysu statku żeglugowego dla wyposażenia głównego ((LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Masa wysyłki dla głównych urządzeń					21.5t	26t	37.5t	38.9t
Średnie ciśnienie na ziemi					760,4 KPa	85.2KPa	870,3 KPa	860,6 KPa
Min. wolność od gruntu					480 mm	490 mm	550 mm	550 mm
Maksymalny rozkład					25°	25°	25°	25°
Stosowane środowisko					-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C
Silnik	Model			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Moc nominalna			120 kW	169 kW	239 kW	257KW1850 obr./min.
		Nominalna prędkość obrotowa			1850 obr./min	2000 obr./min	2000 obr./min	2000 obr./min
System chodzenia	Tryb działania			Joystick	Joystick	Joystick	Joystick
		Teoretyczna prędkość	Do przodu (zmiana 2)	30,29/5,28 km/h	30,6/6,6 km/h	30,6/6,6 km/h	30,6/6,6 km/h
		Teoretyczna prędkość		Wstecz (zmiana 2)	40,28/7,59 km/h	40,3/7,7 km/h	40,4/7,8 km/h	40,4/7,8 km/h
		Długość toru na ziemi			2635 mm	3050 mm	3620 mm	3620 mm
		Szerokość toru			560 mm	660 mm	760 mm	760 mm
		Liczba walców torów			7x2	7x2	9x2	9x2
System dźwigów	Formularz zakresu			Formularz wyciągania liny drutowej	Formularz wyciągania liny drutowej	Formularz wyciągania liny drutowej	Formularz wyciągania liny drutowej
		Tryb działania			Ręcznik sterowania hydraulicznego	Ręcznik sterowania hydraulicznego	Ręcznik sterowania hydraulicznego	Ręcznik sterowania hydraulicznego
		Połączenie żurawia	Długość łącza dźwigu	6000 mm	7500/8500 mm	7600/8600 mm	8600/9600 mm
		Połączenie żurawia		Maksymalna wysokość podnoszenia	4909 mm	6100/7050 mm	6100/7050 mm	7050/9600 mm
		Kąt ruchu wiązania dźwigu			0~85°	0~86°	0~86°	0~86°
		Prędkość haczyka ((sześć do ośmiu razy)			0 ~ 12,0 m/min	0~6,2 m/min	0~7,0 m/min	0~7,0 m/min
		Czas podnoszenia ((cztery do pięciu razy)			25 lat	20 lat	32s	Czterdziestoletnie

Cechy produktu

I. Właściwości zespołu podwozia

1, Przyjąć technologię podwozia hydraulicznego koparki, wysokiej wytrzymałości specjalne podwozie rurociągów, z niezawodną jakością.

2, trzy lub podwójne żebra, dziewięć grup kół nośnych i maksymalny kąt wspinaczki 30°.

3, główna pompa, silnik obrotowy i silnik ruchowy przyjmują niemiecką markę Rexroth, aby zapewnić niezawodną pracę układu hydraulicznego całego pojazdu.

4, Główny zawór przyjmuje pełne rozwiązanie sterowania elektrycznego, które może działać płynnie i realizować dokładną optymalizację.

5, Przyjąć wysokiej wytrzymałości konstrukcji połączenia między ramy chodzenia i ramy pojazdu, aby zapewnić, że cała maszyna ma wystarczającą sztywność podczas podnoszenia.

6, z zwiększoną konstrukcją rozmiaru, zwiększającą stabilność całej maszyny, bardziej odpowiednia do warunków ładowania bocznego.

7, 9 rolki nośne są rozmieszczone po każdej stronie, z dużą nośnością, wysoką odpornością na temperaturę i zdolnością do adaptacji do trudnych warunków pracy.

II.Bezpieczne i niezawodne hamowanie układu jazdy

1, przyjmuje tryb przesyłki hydrostatycznej, z małym wpływem w uruchomieniu i zatrzymaniu, i może realizować kierowanie in situ.
2, Gdy operator zwolni dźwignię napędową, hamulce silnika napędowego zostają automatycznie zamknięte w celu zapewnienia bezpieczeństwa postoju.
3, poprzez szybkie i niskoprężne przełączanie biegów, może osiągnąć szybki ruch i niskoprężne pełzanie.

III.Kompletne urządzenia bezpieczeństwa zapewniające bezpieczeństwo podnoszenia

1, Elektro-hydrauliczne urządzenie ograniczające wyciąg może niezawodnie ograniczyć pozycję ograniczającą podnoszenie wyciągu, aby zapobiec wypadkowi pociągania i gięcia wyciągu.

2, urządzenie przeciwprzewiniające hak uniemożliwia mu wzrost powyżej pozycji granicznej, aby zapobiec uszkodzeniu haków i stalowych lin.

3, Wskaźnik bezpiecznego obciążenia (ograniczacz momentu obrotowego) zapewnia, aby urządzenie zawsze działało w zakresie znamionowego obciążenia oraz zapewnia bezpieczeństwo personelu i sprzętu.

IV.Silnik

1, Przyjąć silnik Cummins, wyposażony w unikalny system paliwa PT i turbosprężarki.

2, silnik Cummins z wieloma oczywistymi zaletami, np. lekką masą, dużą mocą, dużym momentem obrotowym, niskim zużyciem paliwa i prostą konserwacją.

V.Mechanizm centralnego wsparcia obrotowego

1, Wysoka niezawodność centralnego mechanizmu wsparcia obrotowego.

2, Przyjąć specjalne wzmocnione wsparcie obrotowe, które może wytrzymać większy moment obrotowy i obciążenie.

VI.System podnoszenia

1System podnoszenia przyjmuje pełną skrzynię biegów hydraulicznych, ze stabilną skrzynią biegów i dobrą wydajnością mikro ruchu.

2, Wynka i wino zwrotowe są napędzane przez silnik o niskim biegu o dużym momentu obrotowym; wynka jest wyposażona w normalnie zamknięte hamulce zapewniające niezawodne samoblokowanie winka i winka.

3, Wjazd do oleju silnikowego zwinciela i wincu zwinciela jest wyposażony w wysokiej jakości zawór równowagi produkowany przez firmę America SUN, aby zapewnić, że nie ma wolnego upadku pod obciążeniem znamionowym.

4, Przyjmić luffing liny stalowej, a początkowy i zatrzymujący wpływ można zmniejszyć poprzez zastosowanie wielokrotnego bloku kołnierza, z lepszą mikro kontrolą.

VII.Prosta i wygodna obsługa

1, Cała maszyna przyjmuje rozwiązanie sterowania w pełni elektrycznego w celu optymalizacji podnoszenia i obrotu z wielu kątów, z szybką reakcją na uruchomienie, lekką, elastyczną i niezawodną obsługą.

2, System podnoszenia sterować rozszerzeniem biura i krok podnoszenia akcji poprzez uniwersalnego elektrycznego sterowania pilota rękojeść, włoska marka HC.

3, Obrót platformy jest sterowany przez elektryczny uchwyt pilota, elastyczny i niezawodny.

4Idealne połączenie elektronicznego sterowania pilotem i hydraulicznej skrzyni biegów, z dwoma trybami sterowania szybkim i mikro ruchem, sprawia, że operacja podnoszenia ma lepszy mikro ruch,i dokładność mikro ruchu wynosi 2 mm w dobrym stanie.

VIII.Duża zdolność adaptacyjna

Możliwość pracy w środowisku o temperaturze - 20 °C ~ + 50 °C, wysokości poniżej 3000 m i wysokiej zawartości pyłu.

IX.Humanizacja przestrzeni operacyjnej

1, kabina obsługi z dużą przestrzenią i szerokim zasięgiem widzenia; przyjąć hydrauliczne osłaniające wstrząsy i zawieszone siedzenia; wygodniejsza jazda.

2System hydrauliczny przyjmuje tryb sterowania pilotem, stabilny i niezawodny.

3, Wyposażone w klimatyzację (chłodnia powietrza)

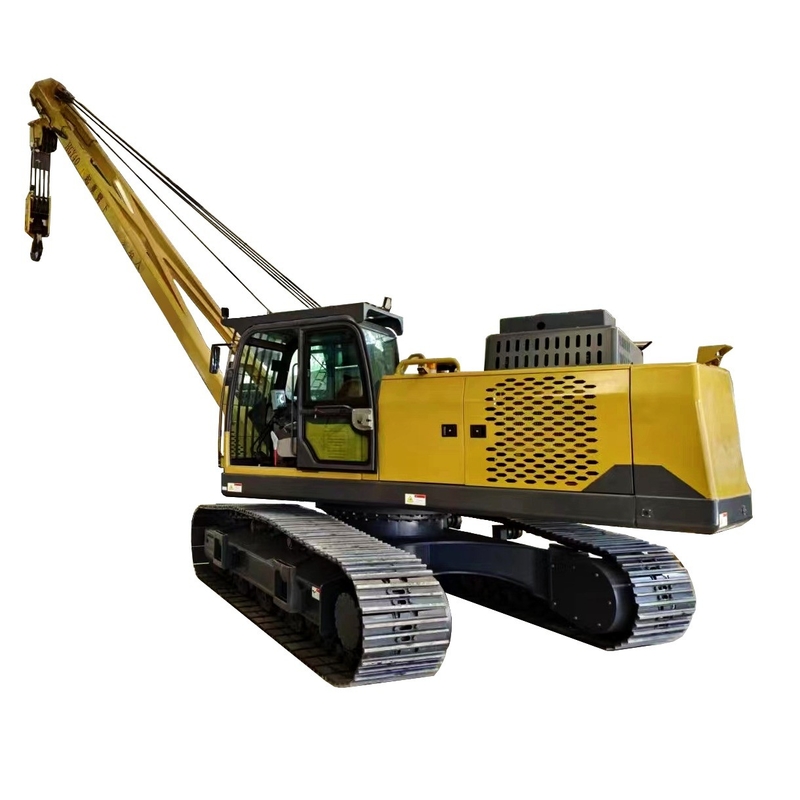

Zdjęcia produktów

Wincoo Engineering Co., Ltd (WINCOO) zajmuje się dostarczaniem najodpowiedniejszych rozwiązań / sprzętu dla klientów, producentów, firm EPC / C w zakresie produkcji rur, budowy zbiorników,budowa rurociągów, linie produkcyjne przemysłowe, projekt czystej energii i inne obszary przemysłowe.

Nasze usługi i siła
Mamy możliwość dostarczania rozwiązań, które pomogą klientom uzyskać krótszy czas realizacji projektu.mniejsze koszty ludzkich godzin i wyższa wydajność metody budowy/produkcji oraz lepsza jakość podczas fazy przetargowej projektu.

W oparciu o dostępność obiektu/miejsca na miejscu klienta, jesteśmy w stanie zbadać/zaprojektować i zaprezentować dopasowane konfiguracje w ramach harmonogramu projektu, jakości,koszty i wydajność w celu zagwarantowania zgodności tempa produkcji z wymaganiami projektu.

Aby wspierać realizację projektu, zawsze jesteśmy gotowi pracować jako strażacy, aby zapewnić szybkie dostarczanie materiałów do projektu od różnych materiałów eksploatacyjnych, narzędzi, sprzętu / maszyn po towary specjalne.Z elastycznością, jesteśmy również zadowoleni, że możemy działać jako agent zakupów w Chinach, aby znaleźć wymagane zasoby dostaw.
