Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Rurociąg hydrauliczny do bagna, Rurociąg hydrauliczny do bagna, Wytwórnia powłoka rurowa


Warunki:	Nowy	Gwarancja:	1 rok
Wykorzystane branże:	Zakład Produkcyjny, Roboty Budowlane	Masę (kg):	22000
Lokalizacja salonu:	Żadnego	Inspekcja wychodząca wideo:	Zapewnione
Sprawozdanie z badania maszyny:	Zapewnione	Rodzaj wprowadzania do obrotu:	Produkty zwykłe
Gwarancja podstawowych komponentów:	1 rok	Podstawowe składniki:	PLC, silnik, silnik, pompa
UNIKALNY PUNKT SPRZEDAŻY:	Wysoka efektywność działania	Nazwa produktu:	Warstwa rur
Zastosowanie:	Maszyny do budowy rurociągów	Zapewnione usługi posprzedażowe:	Wsparcie wideo

Warunki:	Nowy
Gwarancja:	1 rok
Wykorzystane branże:	Zakład Produkcyjny, Roboty Budowlane
Masę (kg):	22000
Lokalizacja salonu:	Żadnego
Inspekcja wychodząca wideo:	Zapewnione
Sprawozdanie z badania maszyny:	Zapewnione
Rodzaj wprowadzania do obrotu:	Produkty zwykłe
Gwarancja podstawowych komponentów:	1 rok
Podstawowe składniki:	PLC, silnik, silnik, pompa
UNIKALNY PUNKT SPRZEDAŻY:	Wysoka efektywność działania
Nazwa produktu:	Warstwa rur
Zastosowanie:	Maszyny do budowy rurociągów
Zapewnione usługi posprzedażowe:	Wsparcie wideo

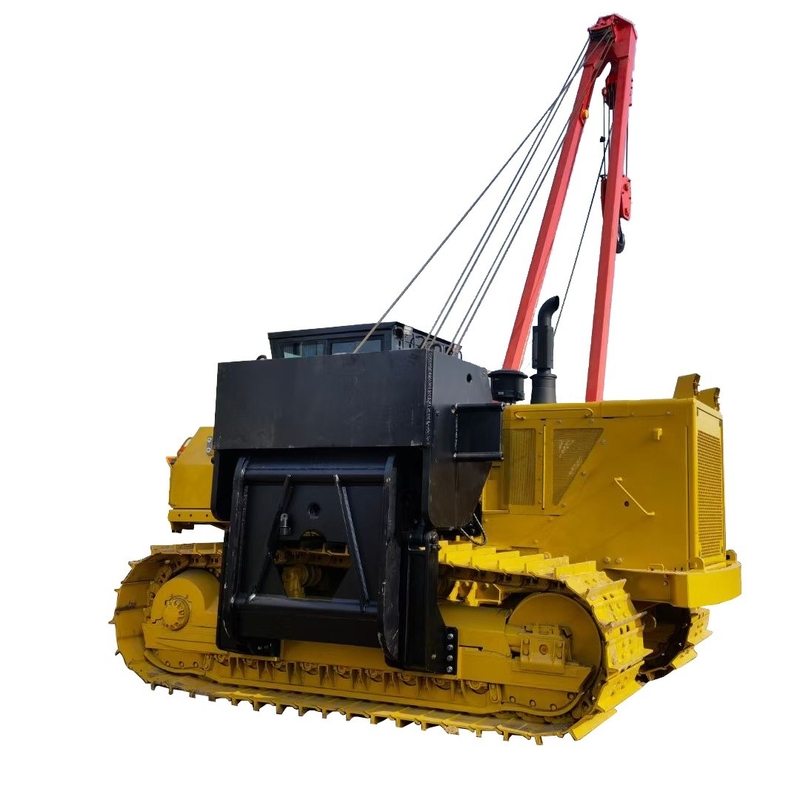

WINCOO 70 Ton Side Boom Hydraulic Swamp Pipelayer dla zakładu produkcyjnego

WINCOO ENGINEERING CO.,LTD

Układacz rur HGY jest używany głównie do operacji podnoszenia rur w budowie rurociągów, takich jak transport rur, układanie rur, montaż i wykopy. Podwozie układacza rur to specjalne podwozie hydrauliczne opracowane na bazie dojrzałej technologii podwozia koparki. Układ jezdny przyjmuje tryb przekładni hydrostatycznej, z niewielkim wpływem na uruchamianie i zatrzymywanie, i może realizować skręcanie w miejscu; Układ podnoszenia przyjmuje pełną przekładnię hydrauliczną, ze stabilną transmisją i dobrą wydajnością mikroruchu. W porównaniu z tradycyjnym układaczem rur z podwoziem spychacza, ma on oczywiste zalety techniczne i aplikacyjne.

Układacz rur HGY może dostosować się do środowiska pracy od -20 ℃ do +50 ℃, wysokości poniżej 3000 m, środowiska z zawartością piasku i pyłu w powietrzu mniejszą niż 5% oraz wszelkiego rodzaju warunków pogodowych, takich jak deszcz, śnieg i mgła; Być w stanie działać bezpiecznie i niezawodnie na rampie 30 °.
Układacz rur HGY ma rozsądną konstrukcję, zwartą strukturę, łatwą wysyłkę, przenoszenie i transport oraz może spełniać
wymagania transportu kolejowego i transportu na płaskiej przyczepie samobieżnej. Dostosuj się do budowy i ogólnej eksploatacji drogowej.

1, Zespół podwozia
2, Zespół podnoszenia
3, Zespół kabiny
4, Zespół silnika
5, Zespół przeciwwagi
6, Zespół układu hydraulicznego

Parametry produktu

Model					HGY20	HGY40	HGY70	HGY90
Maks. udźwig					25t	45,7t	70t	90t
Udźwig znamionowy					21,25t	38,25t	59,5t	76,5t
Masa eksploatacyjna (w przybliżeniu)					22t	35t	49t	55t
Wymiar zewnętrzny sprzętu głównego (dł.szer.wys.)					4150×3050×3250 (mm)	4855×3384×3270 (mm)	5630×3400×3540 (mm)	5630×3436×3540 (mm)
Masa transportowa sprzętu głównego					21,5t	26t	37,5t	38,9t
Średnie nacisk na podłoże					76,4KPa	85,2KPa	87,3KPa	86,6KPa
Min. prześwit					480mm	490mm	550mm	550mm
Maks. zdolność pokonywania wzniesień					25°	25°	25°	25°
Odpowiednie środowisko					-50°C ~+65°C	-50°C ~+65°C	-50°C ~+65°C	-50°C ~+65°C
Silnik	Model			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Moc znamionowa			120KW	169KW	239KW	257KW1850rpm
		Znamionowa prędkość obrotowa			1850 obr./min	2000 obr./min	2000 obr./min	2000 obr./min
Układ jezdny	Tryb pracy			Joystick	Joystick	Joystick	Joystick
		Prędkość teoretyczna	Do przodu (zmiana2)	3,29/5,28 km/h	3,6/6,6 km/h	3,6/6,6 km/h	3,6/6,6 km/h
		Prędkość teoretyczna		Do tyłu (zmiana2)	4,28/7,59 km/h	4,3/7,7 km/h	4,4/7,8 km/h	4,4/7,8 km/h
		Długość gąsienicy na ziemi			2635mm	3050mm	3620mm	3620mm
		Szerokość gąsienicy			560mm	660mm	760mm	760mm
		Liczba rolek gąsienicowych			7×2	7×2	9×2	9×2
System dźwigowy	Forma zasięgu			Forma wysięgnika z liną stalową	Forma wysięgnika z liną stalową	Forma wysięgnika z liną stalową	Forma wysięgnika z liną stalową
		Tryb pracy			Uchwyt sterowania hydraulicznego	Uchwyt sterowania hydraulicznego	Uchwyt sterowania hydraulicznego	Uchwyt sterowania hydraulicznego
		Połączenie dźwigu	Długość połączenia dźwigu	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		Połączenie dźwigu		Maks. wysokość podnoszenia	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		Kąt wychylenia połączenia dźwigu			0~85°	0~86°	0~86°	0~86°
		Prędkość haka (sześć do ośmiu razy)			0~12,0 m/min	0~6,2 m/min	0~7,0 m/min	0~7,0 m/min
		Czas podnoszenia (cztery do pięciu razy)			25s	20s	32s	40s

Cechy produktu

I. Cechy zespołu podwozia

1, Zastosuj technologię podwozia koparki hydraulicznej, wysokowytrzymałe specjalne podwozie układacza rur, o niezawodnej jakości.

2, Gąsienica z trzema żebrami lub podwójnymi żebrami, dziewięć grup kół podporowych i maksymalny kąt wznoszenia 30°.

3, Pompa główna, silnik obrotu i silnik jezdny przyjmują markę German Rexroth, aby zapewnić niezawodne działanie układu hydraulicznego całego pojazdu.

4, Zawór główny przyjmuje w pełni elektryczne rozwiązanie sterowania, które może działać płynnie i realizować precyzyjną optymalizację.

5, Zastosuj wysokowytrzymałą konstrukcję połączenia między ramą jezdną a ramą pojazdu, aby zapewnić, że cała maszyna ma wystarczającą sztywność podczas podnoszenia.

6, Dzięki zwiększonej konstrukcji rozstawu, poprawiając stabilność całej maszyny, bardziej odpowiednią do warunków obciążenia bocznego.

7, 9 rolek podporowych jest rozmieszczonych po każdej stronie, o dużej nośności, odporności na wysoką temperaturę i zdolności adaptacji do trudnych warunków pracy.

II. Bezpieczne i niezawodne hamowanie układu napędowego

1, Zastosuj tryb przekładni hydrostatycznej, z niewielkim wpływem przy uruchamianiu i zatrzymywaniu, i może realizować skręcanie w miejscu.
2, Gdy operator zwolni dźwignię napędową, hamulec silnika napędowego jest automatycznie zamykany, aby zapewnić bezpieczeństwo parkowania.
3, Poprzez przełączanie biegów wysokich i niskich, można osiągnąć ruch z dużą prędkością i pełzanie z małą prędkością.

III. Kompletne urządzenia zabezpieczające zapewniające bezpieczeństwo podnoszenia

1, Elektryczno-hydrauliczne urządzenie ograniczające wysięgnik może niezawodnie ograniczyć pozycję graniczną podnoszenia wysięgnika, aby zapobiec wypadkowi pociągnięcia i zgięcia wysięgnika.

2, Urządzenie zapobiegające nawijaniu haka zapobiega podnoszeniu się haka poza pozycję graniczną, aby zapobiec uszkodzeniu haka i stalowej liny.

3, Wskaźnik bezpiecznego obciążenia (ogranicznik momentu obrotowego) zapewnia, że sprzęt zawsze pracuje w zakresie obciążenia znamionowego i zapewnia bezpieczeństwo personelu i sprzętu.

IV. Silnik

1, Zastosuj silnik Cummins, wyposażony w unikalny układ paliwowy PT i turbodoładowanie.

2, Silnik Cummins z wieloma oczywistymi zaletami, np. lekka waga, duża moc, duży moment obrotowy, niskie zużycie paliwa i prosta konserwacja.

V. Centralny mechanizm podparcia obrotu

1, Wysoka niezawodność centralnego mechanizmu podparcia obrotu.

2, Zastosuj specjalne wzmocnione podparcie obrotu, które może wytrzymać większy moment obrotowy i obciążenie.

VI. System podnoszenia

1, System podnoszenia przyjmuje pełną przekładnię hydrauliczną, ze stabilną transmisją i dobrą wydajnością mikroruchu.

2, Wciągarka wychylna i wciągarka nawijająca są napędzane przez silnik o niskiej prędkości i wysokim momencie obrotowym; wciągarka jest wyposażona w normalnie zamknięty hamulec, aby zapewnić niezawodne samoblokowanie wychylania i wciągarki.

3, Wlot oleju silnikowego wciągarki wychylnej i wciągarki nawijającej jest wyposażony w wysokiej jakości zawór równoważący wyprodukowany przez firmę America SUN, aby zapewnić brak swobodnego spadku pod obciążeniem znamionowym.

4, Zastosuj wychylanie z liną stalową, a uderzenie przy uruchamianiu i zatrzymywaniu można zmniejszyć dzięki zastosowaniu bloku wielokrążka, z lepszą mikro-kontrolą.

VII. Prosta i wygodna obsługa

1, Cała maszyna przyjmuje w pełni elektryczne rozwiązanie sterowania w celu optymalizacji podnoszenia i obrotu z wielu kątów, z szybką reakcją uruchamiania, lekką, elastyczną i niezawodną obsługą.

2, System podnoszenia kontroluje wysuwanie wysięgnika i podnoszenie haka za pomocą uniwersalnego elektrycznego uchwytu sterującego, marki Italy HC.

3, Obrót platformy jest kontrolowany przez elektryczny uchwyt sterujący, elastyczny i niezawodny.

4, Idealne połączenie elektronicznego sterowania pilotem i przekładni hydraulicznej, z dwoma trybami sterowania szybkim i mikroruchem, sprawia, że operacja podnoszenia ma doskonały mikroruch, a dokładność mikroruchu wynosi 2 mm w dobrych warunkach.

VIII. Silna zdolność adaptacji

Być w stanie pracować w środowisku od -20 ℃ do +50 ℃, na wysokości poniżej 3000 m i przy dużym zapyleniu.

IX. Humanizacja przestrzeni operacyjnej

1, Kabina operacyjna z przestronną przestrzenią i szerokim widokiem; zastosuj hydrauliczne amortyzujące i zawieszone siedzenia; wygodniejsza jazda.

2, Układ hydrauliczny przyjmuje tryb sterowania pilotem, stabilny i niezawodny.

3, Wyposażony w klimatyzację (chłodnica powietrza)

Zdjęcia produktów

Wincoo Engineering Co., Ltd (WINCOO) zajmuje się dostarczaniem najbardziej odpowiednich rozwiązań/sprzętu dla klientów, producentów, firm EPC/C w zakresie prefabrykacji rur, budowy zbiorników, budowy rurociągów, przemysłowych linii produkcyjnych, projektów energii odnawialnej i innych gałęzi przemysłu.

Nasze usługi i mocne strony
Mamy możliwość dostarczania wykonalnych rozwiązań, aby pomóc klientom w uzyskaniu krótszego czasu realizacji projektu, mniejszych kosztów roboczogodzin i wyższej wydajności metody budowy/prefabrykacji oraz lepszej jakości podczas fazy składania ofert na projekt.

W oparciu o dostępność obiektu/miejsca klienta, jesteśmy w stanie przestudiować/zaprojektować i przedstawić dopasowane konfiguracje w harmonogramie projektu, jakości, kosztach i produktywności, aby zagwarantować, że tempo produkcji jest zgodne z wymaganiami projektu.

Aby wesprzeć realizację projektu, jesteśmy zawsze gotowi do pracy jako strażak, aby zapewnić szybkie dostawy materiałów projektowych od różnych materiałów eksploatacyjnych, narzędzi, sprzętu/maszyn po specjalne towary. Z elastycznością, z przyjemnością działamy również jako agent zaopatrzenia w Chinach, aby poszukiwać wymaganych zasobów zaopatrzenia.
